Umfassende Analyse der LCD-Schwarz-Technologie (Teil 1): Struktur und Verbindung, Entschlüsselung des Kerncodes der Anzeige

In der heutigen Welt, in der elektronische Geräte allgegenwärtig sind, dienen Flüssigkristallanzeigen (LCDs) als zentrale Schnittstelle für die Mensch-Maschine-Interaktion, und ihre technischen Fähigkeiten bestimmen direkt das Benutzererlebnis von Geräten. Von intelligenten Wearables bis hin zu industriellen Steuerungssystemen, von Automobildisplays bis hin zu Unterhaltungselektronik – hinter LCD-Produkten in verschiedenen Szenarien stecken sorgfältig entworfene Strukturschemata und Verbindungstechnologien. Als professioneller Hersteller kundenspezifischer LCD-Displays und leistungsstarke Fabrik für LCD-Displays ist CNK ein spezialisiertes und anspruchsvolles High-Tech-Unternehmen, das sich der Forschung und Entwicklung, Produktion und dem Vertrieb von Anzeigegeräten und HMI-Produkten (Human-Machine Interface) widmet.

Heute führen wir eine eingehende Analyse der Kerngrundlagen von LCDs durch und helfen Ihnen, die zugrunde liegende Logik der Display-Technologie zu verstehen.

I. Produktstruktur: Maßgeschneiderte Display-Lösungen

Die Produktstruktur von LCDs ist kein Einheitsprodukt, sondern wird individuell an Anwendungsszenarien und Leistungsanforderungen angepasst. Als erfahrenes Display-Herstellerunternehmen gehören zu den Kernprodukten von CNK monochrome LCDs und Monochrommodule, 0,96-15,6-Zoll-TFT-Displaymodule, OLED-Module und HMI-Module für die Mensch-Maschine-Interaktion. Die Produktstruktur besteht hauptsächlich aus drei Kategorien von Kernprodukten und verschiedenen Derivatsystemen:

1. Integrierte Produkte: Effiziente und stabile Mainstream-Auswahlmöglichkeiten

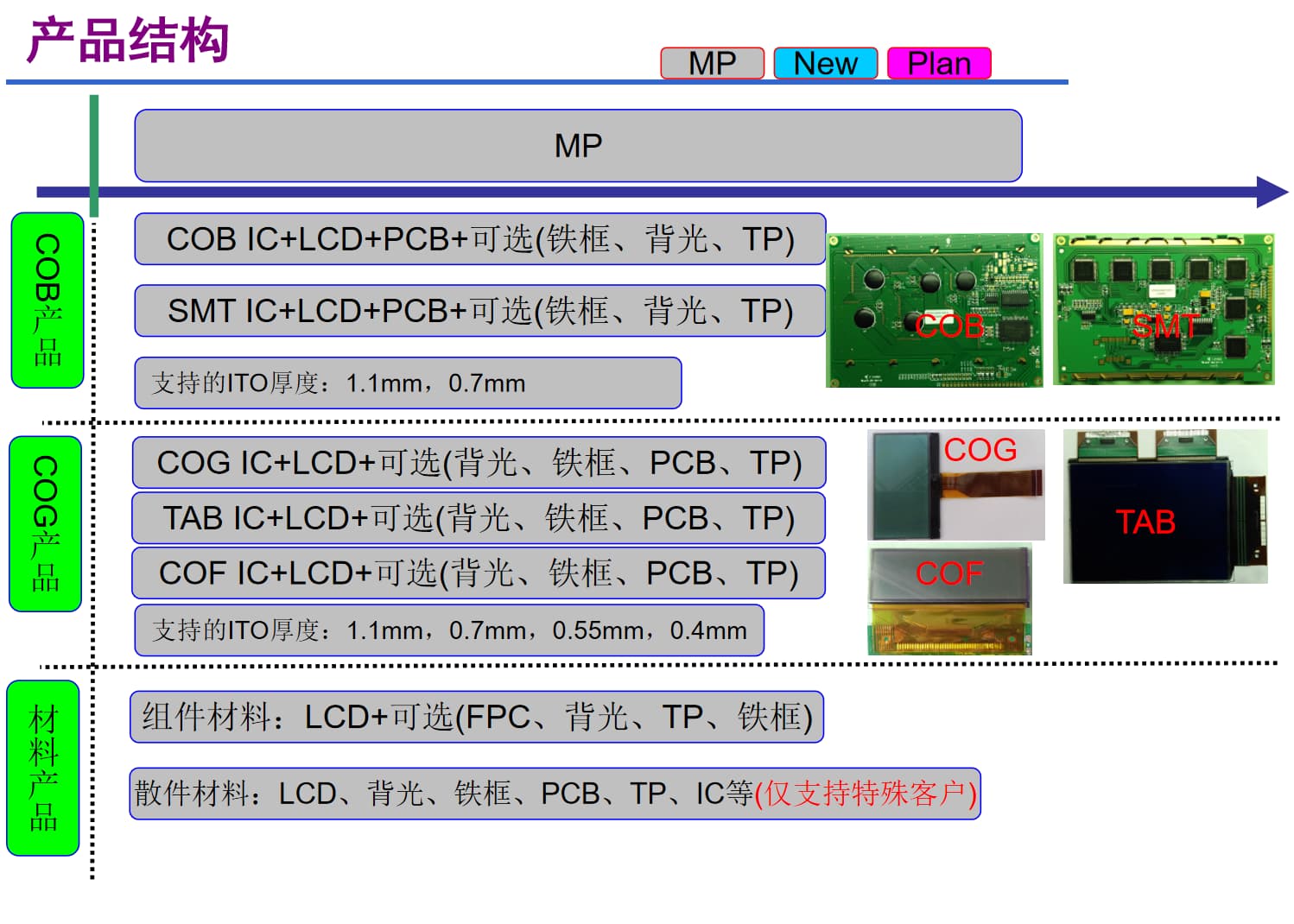

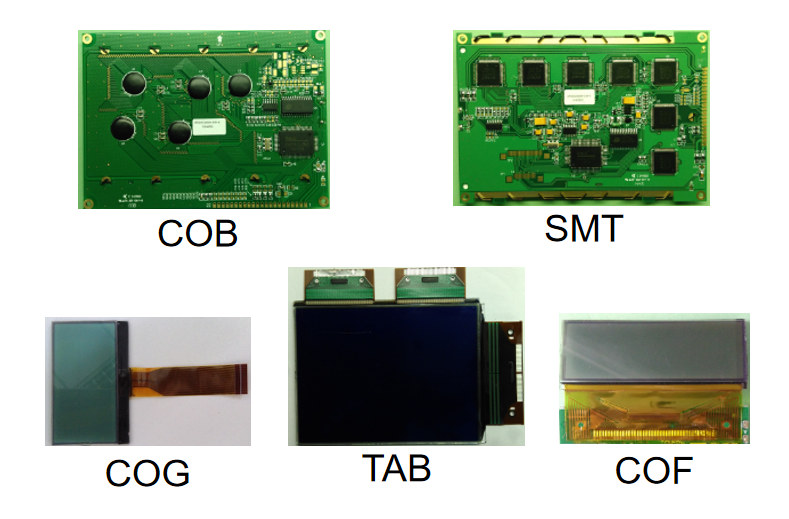

•  COB-Produkte: Übernimmt eine Kernarchitektur aus „IC + LCD + PCB“ und kann mit optionalen Komponenten wie Eisenrahmen, Hintergrundbeleuchtung und TP (Touch Panels) ausgestattet werden. Aufgrund ihrer hohen Integration und starken Stabilität werden sie häufig in Szenarien mit strengen Zuverlässigkeitsanforderungen eingesetzt, beispielsweise in der Industriesteuerung und in der Automobilausrüstung.
•  COG-Produkte:Basierend auf „IC + LCD“ unterstützen sie eine flexible Auswahl an Zubehör wie Hintergrundbeleuchtung, Eisenrahmen, Leiterplatten und TPs. Während sie die Leistung gewährleisten, vereinfachen sie das strukturelle Design und eignen sich daher für intelligente Wearables, kleine tragbare Geräte und andere Produkte mit strengen Größenbeschränkungen.
•  SMT/COF/TAB-Produkte:Kombinieren Sie SMT-IC, COF-IC bzw. TAB-IC mit LCD sowie optionalem Zubehör und decken Sie so den mittleren bis oberen Display-Anforderungen ab. Unter ihnen zeichnen sich die COF- und TAB-Systeme durch Produkte mit schmalem Rahmen und hoher Auflösung aus

•  Komponentenmaterialien:Sie konzentrieren sich auf LCDs und können mit Komponenten wie FPC (Flexible Printed Circuits), Hintergrundbeleuchtungen, TPs und Eisenrahmen kombiniert werden, um Kunden halbintegrierte Lösungen zu bieten, die Anpassungsflexibilität und Montageeffizienz in Einklang bringen.
• Ersatzteilmaterialien:Bieten Sie einen vollständigen Satz an Ersatzteilen an, einschließlich LCD, Hintergrundbeleuchtung, Eisenrahmen, Leiterplatten, TPs und ICs, und unterstützen Sie dabei nur die tiefgreifenden Anpassungsanforderungen spezieller Kunden. Dies demonstriert voll und ganz die flexible Anpassungsfähigkeit eines Herstellers kundenspezifischer LCD-Displays und eignet sich für Nischen- und personalisierte Anzeigeszenarien.

Es ist erwähnenswert, dass unterschiedliche Strukturschemata von CNK unterschiedliche ITO-Dicken unterstützen: COB- und SMT-Schemata unterstützen Dicken von 1,1 mm und 0,7 mm; Die COG-, COF- und TAB-Schemata erstrecken sich weiter auf 0,55 mm und 0,4 mm. Die geringere ITO-Dicke ermöglicht die Miniaturisierung und das geringe Gewicht von Geräten und spiegelt auch die herausragende technische Stärke der LCD-Display-Fabrik wider.

II. Verbindungsmethoden: Effizientes Übertragungs-„Brücken“-Design

Wenn die Produktstruktur das „Skelett“ eines LCD ist, dann ist die Verbindungsmethode das durch sie verlaufende „Blutgefäß“, was sich direkt auf die Stabilität der Signalübertragung und den Montagekomfort des Produkts auswirkt. Als professionelles Display-Hersteller beherrscht CNK acht gängige Verbindungsmethoden und deckt damit verschiedene Anwendungsszenarien vollständig ab:

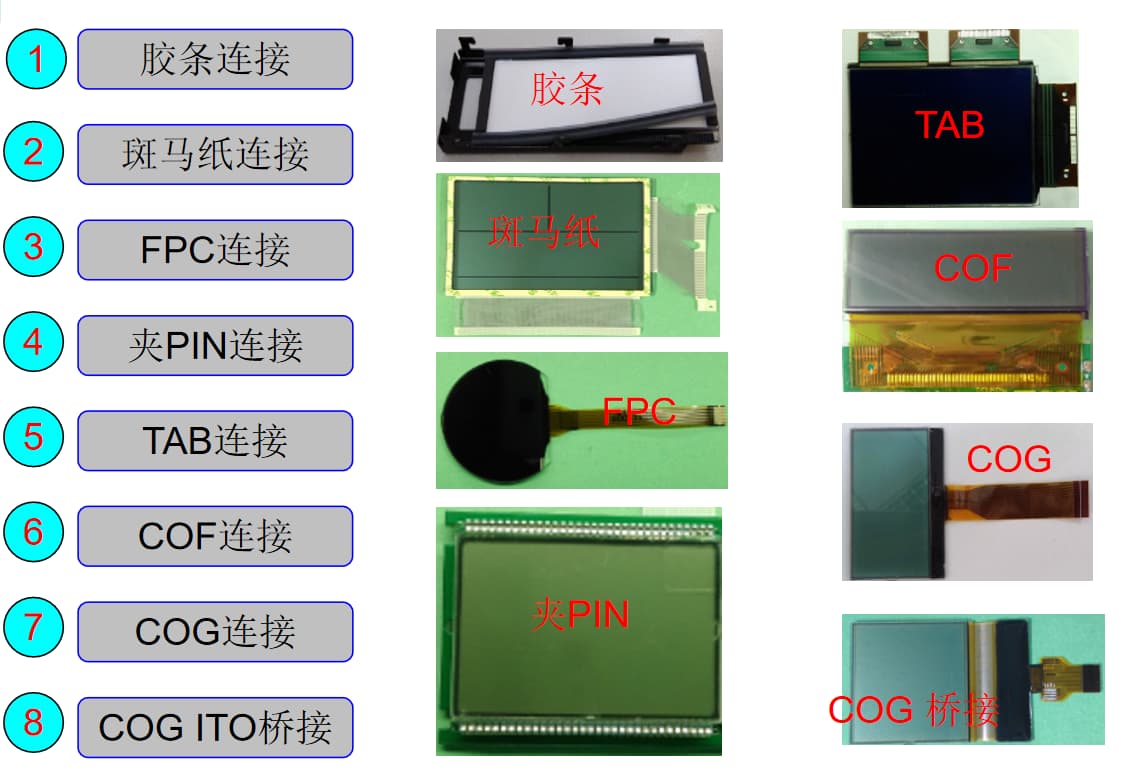

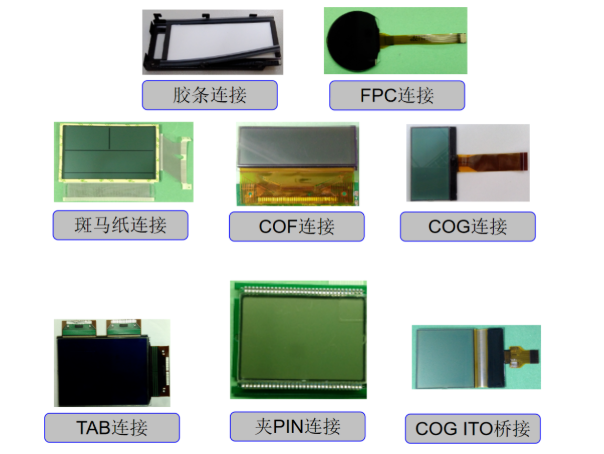

1. Grundlegende Verbindungsschemata: einfach, zuverlässig und kostenkontrollierbar·

• Gummistreifenverbindung:Einfach zu bedienen und kostengünstig, geeignet für normale elektronische Geräte mit geringen Anforderungen an die Verbindungsstabilität.
• Zebra-Papierverbindung:Mit guter Leitfähigkeit und Flexibilität passt es sich leichten strukturellen Verformungen an und wird häufig zum Anschluss kleiner LCDs und Leiterplatten verwendet.
•  Pin-Clip-Verbindung:Es lässt sich leicht demontieren und eignet sich für spätere Wartungsarbeiten. Es wird häufig in Geräten verwendet, die eine häufige Fehlerbehebung oder den Austausch von Komponenten erfordern.

• FPC-Verbindung:In Kombination mit flexiblen gedruckten Schaltkreisen können Verbindungen in mehreren Winkeln und auf engstem Raum hergestellt werden, was es zum bevorzugten Schema für intelligente Wearables, faltbare Geräte und andere Produkte macht.
• TAB-Verbindung:Verbindet den Treiber-IC über TAB (Anisotrope Leitfolie) direkt mit dem LCD, wodurch Verbindungsknoten reduziert und die Übertragungseffizienz und -stabilität verbessert werden.
• COG-Verbindung:Verbindet den IC direkt mit dem Glassubstrat des LCD, wodurch die Produktgröße erheblich reduziert und die Integration verbessert wird, was die Kernverbindungsmethode für tragbare High-End-Geräte darstellt.
• COF-Verbindung:Der IC wird auf einer flexiblen Folie verpackt und dann mit dem LCD verbunden, was sowohl Flexibilität als auch hohe Integration bietet und sich an die Anzeigeanforderungen schmaler Rahmen und hoher Auflösungen anpasst.
• COG ITO-Überbrückung:Ein spezielles Brückendesign optimiert den Signalübertragungspfad weiter und eignet sich hervorragend für große LCDs mit hoher Bildqualität.

Als hochwertiges Unternehmen im Bereich der chinesischen TFT-Displays bietet CNK, das sich auf umfangreiche Strukturpläne und zuverlässige Verbindungstechnologien verlässt, kontinuierlich hochwertige Displaylösungen für verschiedene Branchen an. Im nächsten Artikel werden wir uns weiter mit der Typklassifizierung und den Anzeigemodi von LCDs befassen, also bleiben Sie dran!
