LCM-Hintergrundbeleuchtung: Die entscheidenden Rollen von Kunststoffrahmen und doppelseitigem Klebeband

In der modernen Anzeigetechnologie dient der Flüssigkristallbildschirm (LCD-Bildschirm) als Kernkomponente und seine Gesamtleistung hängt maßgeblich von dem dahinter integrierten Modul ab – dem LCM (LCD-Modul). Das LCM integriert das Flüssigkristall-Anzeigegerät, die Treiberschaltung, Strukturkomponenten und die Hintergrundbeleuchtung in ein komplettes Modul, wobei der Lichteffekt der Hintergrundbeleuchtung direkt die endgültige visuelle Qualität der Anzeige bestimmt. Innerhalb der komplexen Struktur der Hintergrundbeleuchtung arbeiten Komponenten wie der Kunststoffrahmen und doppelseitiges Klebeband mit Kernteilen wie optischen Folien und Lichtquellen zusammen, um gemeinsam die Stabilität und optische Leistung des Moduls zu gewährleisten.

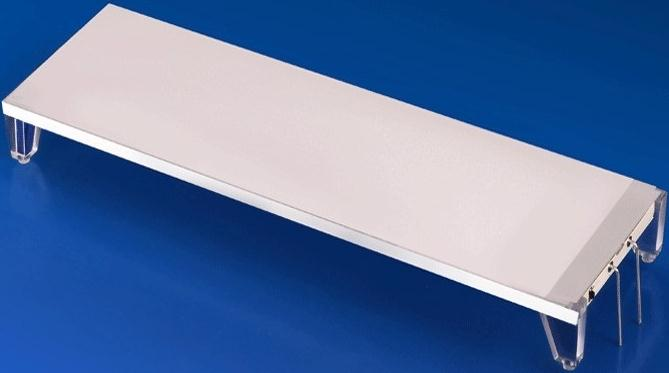

Hintergrundbeleuchtung: Die Grundlage der Display-Visuals

Die Hintergrundbeleuchtung (BackLight) befindet sich hinter dem Flüssigkristallbildschirm und ihre Kernfunktion besteht darin, Punktlichtquellen in gleichmäßige und helle Flächenlichtquellen umzuwandeln. Sein optisches Design wirkt sich direkt auf die Helligkeitsgleichmäßigkeit, den Kontrast und die Farbleistung des gesamten Moduls aus, was besonders für Farbanzeigemodule (TFT-Anzeigemodul) von entscheidender Bedeutung ist. Eine typische Hintergrundbeleuchtung besteht aus einer Lichtquelle, einer Lichtleiterplatte, mehreren Schichten optischer Folien, einem strukturellen Kunststoffrahmen und einer Fahrlichtplatine, die alle sorgfältig kombiniert sind. Die kontinuierliche Innovation in diesem Bereich durch viele führende Hersteller von LCD-Displays in China basiert auf einem tiefen Verständnis der Rolle jeder Komponente.

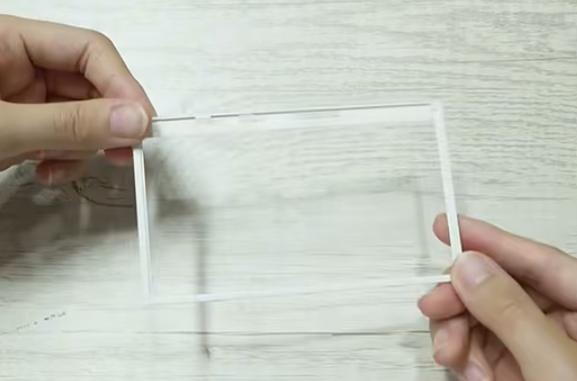

Kunststoffrahmen: Der doppelte Hüter von Optik und Struktur

Der Kunststoffrahmen dient als Skelett der Hintergrundbeleuchtung und bietet nicht nur wesentlichen mechanischen Halt und Schutz, sondern übernimmt auch wichtige optische Managementfunktionen. Die Materialauswahl ist direkt auf unterschiedliche Produktdesigns abgestimmt:

URZ2501 Material:Bietet hervorragende reflektierende und lichtblockierende Eigenschaften und wird häufig in Farbanzeigemodulen der mittleren bis oberen Preisklasse (TFT-Anzeigemodule) verwendet, um den Kontrast und die Farbreinheit zu verbessern.

PC-weißes Material:Wird häufig in Designs mit seitlich beleuchteter Hintergrundbeleuchtung verwendet, um das schlanke Profil von LCD-Bildschirmen zu ermöglichen.

PC Weiß + Glasfasermaterial:Verbessert die strukturelle Steifigkeit von Produkten mit Hintergrundbeleuchtung, die von unten beleuchtet werden, und eignet sich für Industrieumgebungen mit strengen Zuverlässigkeitsanforderungen.

Bei Projekten mit kundenspezifischen LCD-Bildschirmen sind Design und Materialauswahl des Kunststoffrahmens entscheidend für die Erzielung spezifischer optischer Effekte und mechanischer Spezifikationen.

Doppelseitiges Klebeband: Der Spezialist für verdecktes Kleben und Lichtblockieren

Doppelseitiges Klebeband spielt als „Kleber“ bei der LCM-Montage eine unverzichtbare Rolle. Es ist für die Befestigung interner optischer Filme wie der Lichtleiterplatte, des Diffusionsfilms und des Helligkeitsverbesserungsfilms verantwortlich und sorgt schließlich dafür, dass die Hintergrundbeleuchtung fest mit dem LCD-Bildschirm verbunden wird.

Herkömmliches doppelseitiges Klebeband:Erhältlich in verschiedenen Substraten (z. B. substratfrei, PET) und Dickenoptionen (0,03–0,30 mm). Beim Anschließen von LCD-Bildschirmen mit COG-Struktur kann die Auswahl eines doppelseitigen Klebebands mit geeigneter Dicke den Druck wirksam abfedern und das Auftreten weißer Flecken auf dem Display verhindern.

Doppelseitiges Schwarz-Weiß-Klebeband:Hierbei handelt es sich um ein funktionelles Material mit einer schwarzen Seite zur Lichtblockierung und einer weißen Seite zur Reflexion, das gleichzeitig die drei Aufgaben Haftung, Lichtblockierung und Reflexion erfüllt. Es wird häufig verwendet, um den effektiven Anzeigebereich von Farbanzeigemodulen (TFT-Anzeigemodul) zu definieren und flexible Schaltkreise (FPC) zu sichern, was es zu einer wichtigen Komponente für die Verbesserung der Klarheit der Anzeigegrenzen und der Gesamtzuverlässigkeit macht.

Abschluss

Innerhalb des präzisen Systems eines LCM, von den lichtemittierenden LEDs und Lichtleitplatten bis hin zu den befestigenden Kunststoffrahmen und dem doppelseitigen Klebeband, hat jede Komponente eine einzigartige und unersetzliche Funktion. Sie arbeiten in präziser Koordination zusammen, und das Fehlen oder die Störung einer einzelnen Verbindung würde die Gesamtleistung und Zuverlässigkeit beeinträchtigen. Der Wert des Kunststoffrahmens und des doppelseitigen Klebebands liegt gerade in ihrer unverzichtbaren Synergie mit anderen Kernkomponenten wie der Hintergrundbeleuchtung und dem LCD-Bildschirm, die gemeinsam die Grundlage für ein stabiles, effizientes und hochwertiges Anzeigemodul bilden.

Über CNK

CNK Electronics (kurz: CNK) wurde 2010 in Shenzhen gegründet und erweiterte 2019 die weltweit führende Fabrik in Longyan, Fujian. Es handelt sich um ein landesweit spezialisiertes und innovatives „kleines Riesenunternehmen“, das sich auf Design, Entwicklung, Produktion und Vertrieb von Displayprodukten spezialisiert hat. CNK bietet seinen Kunden weltweit ein umfassendes Sortiment an kostengünstigen kleinen und mittelgroßen Anzeigemodulen, Lösungen und Dienstleistungen in hervorragender Qualität. CNK ist auf Technologie und hohe Qualität ausgerichtet und strebt eine nachhaltige Entwicklung an, um seinen Kunden bessere und stabilere Dienstleistungen zu bieten.
