Enthüllung von Flüssigkristallanzeigen: Wie „leuchtet“ Ihr Bildschirm?

In unserer vorherigen Diskussion haben wir die Entstehung und Klassifizierung von Flüssigkristallen untersucht. Lassen Sie uns heute tiefer in die Materie eintauchen: Wie genau funktionieren Flüssigkristallanzeigen? Wie nutzen die Bildschirme Ihrer Smartphones und Computer Strom und Licht, um lebendige und farbenfrohe Bilder zu präsentieren?

Das „Herz“ eines LCD: Der Tanz elektrischer Felder und Licht

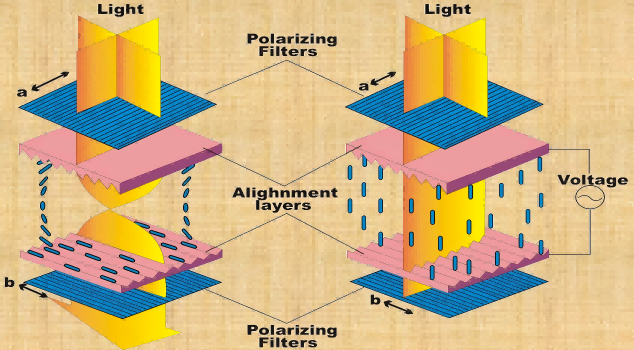

Das Grundprinzip von Flüssigkristallanzeigen lässt sich wie folgt zusammenfassen: Ein elektrisches Feld steuert die Ausrichtung von Flüssigkristallmolekülen, die wiederum den Lichtdurchgang steuern und letztendlich ein Bild erzeugen.

Vereinfacht gesagt fungieren Flüssigkristalle als „Schalter“ für Licht:

• Ohne angelegte Spannung: Flüssigkristallmoleküle richten sich regelmäßig aus und drehen das Licht um 90°, sodass es den Polarisator passieren kann. Der Bildschirm erscheint „hell“ (nicht angezeigter Zustand).
• Bei angelegter Spannung: Die Ausrichtung der Flüssigkristallmoleküle wird gestört und ihre Fähigkeit zur Lichtverdrillung geht verloren. Das Licht wird durch den Polarisator blockiert und der Bildschirm erscheint „dunkel“ (Anzeigezustand).

Durch die Steuerung der Spannung in verschiedenen Bereichen wird ein Kontrast zwischen Hell und Dunkel erzeugt, wodurch Text und Bilder entstehen.

Die „erweiterte Familie“ der LCDs und ihre technischen Unterschiede

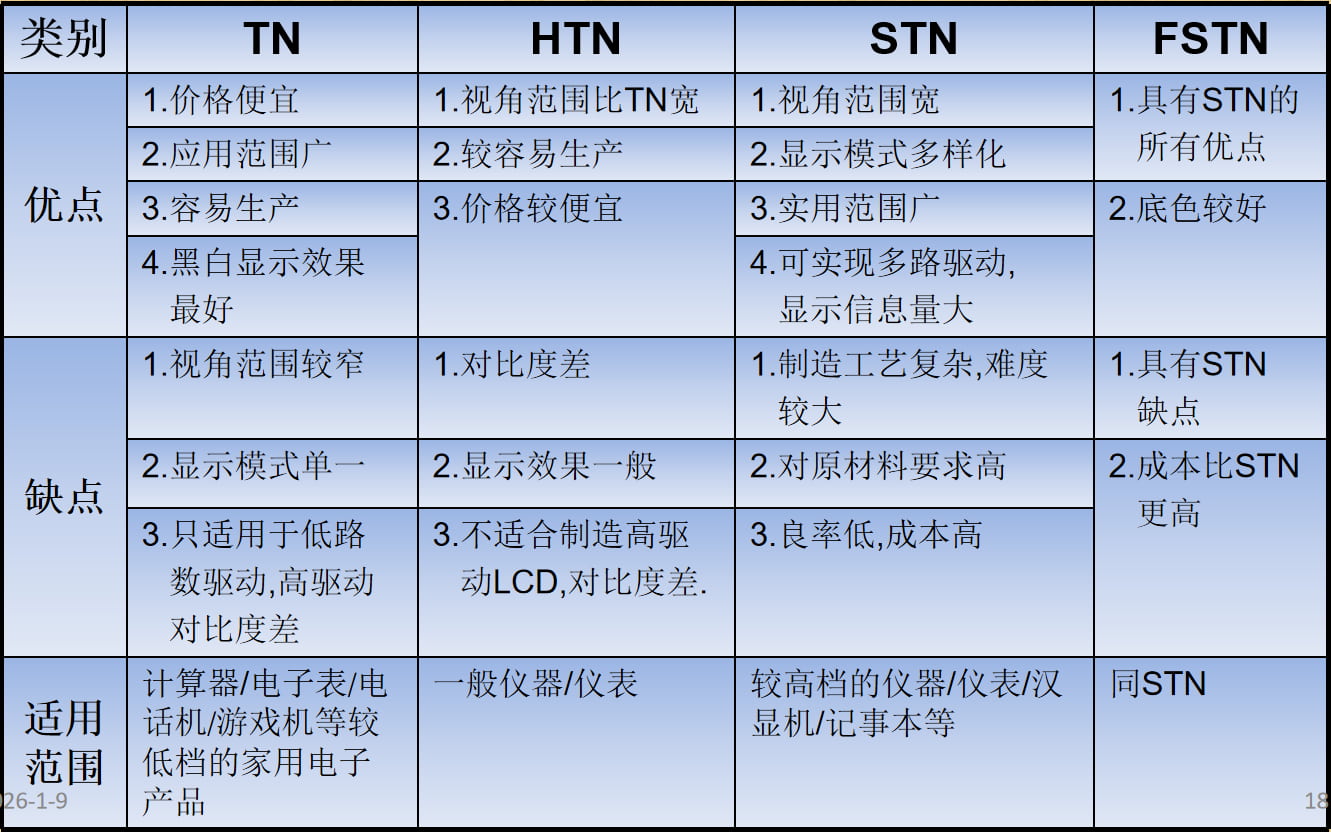

Abhängig vom Grad der molekularen Verdrehung können LCDs in verschiedene Typen eingeteilt werden, von denen jeder unterschiedliche Leistungsmerkmale und Anwendungen aufweist:

• TN (Twisted Nematic): Schnelle Reaktionszeit, niedrige Kosten, geeignet für einfache Anzeigegeräte wie Taschenrechner und Uhren

• HTN (High-Twist Nematic): Größere Reichweite, leicht verbesserte Betrachtungswinkel, geeignet für Anrufer-ID-Geräte und Lehrmittel.

• STN (Super-Twisted Nematic): Höherer Kontrast, geeignet für hochauflösende Displays wie frühe Mobiltelefone und GPS-Geräte.

• VA (Vertical Alignment): Extrem kontrastreiche, reine Schwarzdarstellung, häufig verwendet bei High-End-Monitoren.

• IPS (In-Plane Switching): Echte Farbwiedergabe, große Betrachtungswinkel, ideal für professionelle Anwendungen wie Design und Videobearbeitung.

• TFT (Thin-Film Transistor): Jedes Pixel wird von einem unabhängigen Transistor gesteuert und bietet so eine schnelle Reaktion und eine hervorragende Farbleistung. Dies ist die Mainstream-Technologie für moderne Smartphones und Computerbildschirme.

Zusammenfassend:

• TN: Schnelle Reaktion, niedrige Kosten, aber begrenzte Farben und Betrachtungswinkel.

• VA: Hoher Kontrast, ideal für Unterhaltung.

• IPS: Präzise Farben, große Betrachtungswinkel, geeignet für den professionellen Einsatz.

• TFT: Starke Gesamtleistung, die bevorzugte Wahl für moderne Smart-Geräte.

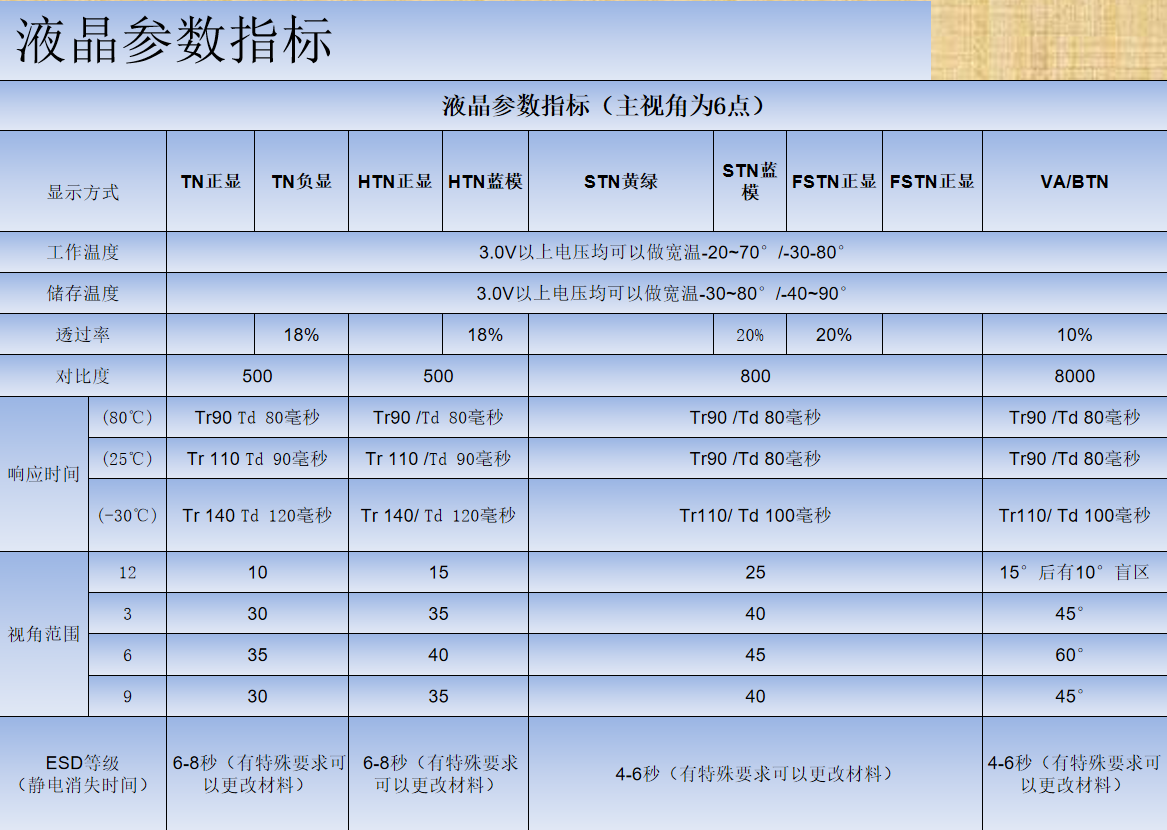

Wie bewertet man einen LCD-Bildschirm? Vier wichtige Leistungsindikatoren erklärt

Achten Sie bei der Auswahl eines LCD-Bildschirms neben Größe und Auflösung auch auf die folgenden vier Kernindikatoren:

• Kontrastverhältnis

Das Helligkeitsverhältnis zwischen den hellsten und dunkelsten Bereichen. Ein höheres Kontrastverhältnis führt zu klareren Bildern mit besserer Tiefe. Im Allgemeinen wird ein Verhältnis ≥1000:1 empfohlen.

• Ansprechzeit

Die Geschwindigkeit, mit der Pixel von hell nach dunkel oder umgekehrt wechseln, gemessen in Millisekunden (ms). Kürzere Reaktionszeiten reduzieren Bewegungsunschärfe und machen sie ideal für Spiele und dynamische Inhalte.

• Betrachtungswinkel

Die Konsistenz von Farbe und Helligkeit bei Betrachtung des Bildschirms aus verschiedenen Blickwinkeln. IPS-Bildschirme bieten typischerweise große Betrachtungswinkel von bis zu 178°.

• Farbleistung

Beinhaltet Farbraumabdeckung, Farbgenauigkeit und Farbtiefe. Professionelles Design und Videoproduktion erfordern Aufmerksamkeit auf die Abdeckung des sRGB-, Adobe RGB- oder DCI-P3-Farbraums.

CNK: Mit technologischer Innovation die Zukunft der Displays vorantreiben

Im heutigen Zeitalter der kontinuierlichen Weiterentwicklung der Flüssigkristalltechnologie nutzt CNK sein umfassendes technisches Fachwissen und sein spezialisiertes Produktportfolio, um Kunden umfassende Displaylösungen anzubieten – von Standardprodukten bis hin zu kundenspezifischen Designs. Wir fertigen nicht nur TFT-Displaymodule, OLED-Module und HMI-Mensch-Maschine-Interaktionsmodule von 0,96 bis 15,6 Zoll, sondern verfügen auch über umfangreiche Projekterfahrung im Bereich monochromer LCDs und Module.

Mit einem kundenorientierten Ansatz halten sich unsere Produkte strikt an internationale Standards und stellen so sicher, dass sie Ihre Erwartungen in Bezug auf Leistung, Qualität und Lieferung erfüllen.

CNK konzentriert sich auf Displays und ist auf kundenspezifische Anpassungen spezialisiert. Ziel ist es, jede kreative Vision mit der Technologie von Licht und Schatten zu beleuchten.
