Die Präzisionsverbindung: Entschlüsselung der Technologie leitfähiger Gummianschlüsse in LCM-Anzeigemodulen

In der heutigen intelligenten und vernetzten Welt sind klare und zuverlässige Display-Schnittstellen der Grundstein für die Mensch-Maschine-Interaktion. Der Kernträger dieser Erfahrung ist das Liquid Crystal Display Module (LCM). Als Schlüsselprodukt der Hersteller von LCD-Displays integriert das LCM das Flüssigkristallanzeigegerät, den Treiber-IC, die Leiterplatte, die Hintergrundbeleuchtung und die Strukturkomponenten in einer zusammenhängenden Einheit und erfüllt so die vollständige Funktion der Umwandlung von Schaltungssignalen in visuelle Bilder. Ob es sich um Standardprodukte oder individuell angepasste LCD-Bildschirme handelt, ihre Stabilität beginnt mit der Zuverlässigkeit jedes Verbindungspunkts innerhalb des LCM. Unter diesen dient eine scheinbar einfache, aber entscheidende Komponente – der leitfähige Gummiverbinder (oft als Zebrastreifen bezeichnet) – als „unsichtbare Brücke“, die eine ungehinderte Signalübertragung zwischen dem LCD-Bildschirm und der Leiterplatte gewährleistet.

Leitfähige Gummianschlüsse: Die „Signalbrücke“ in LCMs

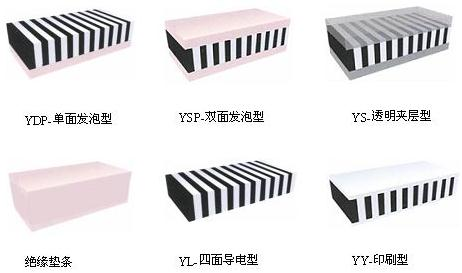

Leitfähige Gummiverbinder, die durch abwechselndes Laminieren von leitenden und isolierenden Schichten gebildet werden, sorgen durch elastische Kompression für eine stabile elektrische Verbindung zwischen dem LCD-Bildschirm und der Leiterplatte. Ihre Leistung bestimmt direkt die Integrität und Klarheit des Anzeigesignals.

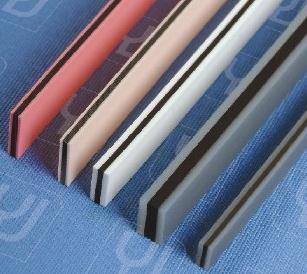

Materialauswahl: Die Kunst, festes Silikon und Schaumsilikon in Einklang zu bringen

Festes Silikonmaterial:Bietet mäßige Härte (35°~45°) und geringere Kosten. Allerdings ist es anfällig für statische Elektrizität, die Staub anziehen kann, weshalb besonders auf die Sauberkeit der Montageumgebung geachtet werden muss.

Schaumsilikonmaterial:Hergestellt aus geschäumtem Silikon, hat es eine weichere Textur (Härte 20°–30°), eine bessere Verformungsbeständigkeit und ist weniger anfällig für Verunreinigungen. Es eignet sich besser für Präzisions-LCD-Modulanwendungen mit hohen Sauberkeitsanforderungen.

Präzise Designparameter: Gewährleistung zuverlässiger Verbindungen

1.Abstand der leitfähigen Schicht:Übliche Steigungen sind 0,05 mm, 0,1 mm und 0,18 mm. Das Design muss sicherstellen, dass jedes PCB-Pad mindestens drei leitende Kohlenstoffschichten berührt (4-5 Schichten werden für einen Abstand von 0,05 mm empfohlen). Dies ist ein Detail, das von CNK bei der Entwicklung kundenspezifischer LCD-Bildschirme streng kontrolliert wird.

2. Breite der leitfähigen Schicht:Die Breite liegt zwischen 0,4 mm und 1,0 mm und hängt von der Härte des Steckers ab und beeinflusst das Gesamtdesign des Kompressionsverhältnisses. CNK-Ingenieure treffen gezielte Auswahlen auf der Grundlage der Modulstruktur (üblich ist eine Breite von 0,6 mm für Steckverbinder ≤2,0 mm, 0,8 mm für solche ≥2,0 mm).

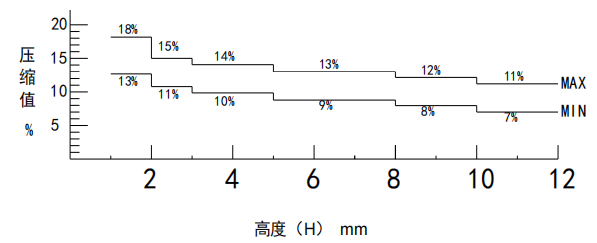

3. Kontrolle des Kompressionsverhältnisses:Das ideale Kompressionsverhältnis liegt zwischen 10 % und 15 %. Ein Verhältnis unter 10 % kann zu einer instabilen Kontaktimpedanz führen, während ein Verhältnis über 15 % zu einer Verformung des Steckers oder der Leiterplatte führen kann. CNK sorgt durch die präzise Berechnung der Montagehöhe (h) für die richtige Kompressionsmenge und garantiert so eine langfristige Zuverlässigkeit.

Von einfachen monochromen Displays bis hin zu komplexen HMI-Schnittstellen beruht die Zuverlässigkeit jedes LCD-Moduls auf einem umfassenden Verständnis und einer präzisen Steuerung wichtiger Komponenten wie leitfähiger Gummianschlüsse. Als erfahrener Hersteller von LCD-Displays befasst sich CNK Electronics nicht nur mit Materialeigenschaften und Parameterdesign, um eine niedrige Impedanz und hohe Stabilität bei der Signalübertragung sicherzustellen, sondern erweitert diese Beherrschung der Details auch auf umfassende kundenspezifische LCD-Lösungen. Wir glauben, dass es diese unsichtbaren „Präzisionsverbindungen“ sind, die technologische Innovation mit Qualitätszuverlässigkeit verbinden und CNK und unsere Kunden auf unserem gemeinsamen Weg in eine außergewöhnlichere Display-Zukunft unterstützen.
