Blende: Analyse der grundlegenden Strukturkomponente in LCD-Modulen

  Ein LCD-Modul (LCM) ist ein integriertes Produkt, das die Anzeigefunktionalität in einem eigenständigen Modul kapselt. Es besteht typischerweise aus einem LCD-Bildschirm, einer Leiterplatten-Treiberschaltung, einer Hintergrundbeleuchtungseinheit, Anschlüssen und den notwendigen Strukturkomponenten. Wenn wir als Hersteller von LCD-Displays verschiedene Standard- und kundenspezifische LCD-Bildschirme entwerfen und produzieren, wird jede Komponente auf der Grundlage ihrer spezifischen Funktion ausgewählt und optimiert. Die Lünette (auch als Metallrahmen oder Lünette bezeichnet) ist ein solches grundlegendes Zubehörteil, das eine zentrale strukturelle Rolle spielt.

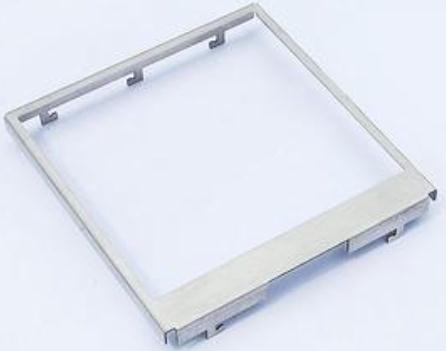

I. Hauptfunktionen der Lünette in einem LCM

Innerhalb eines LCD-Moduls erfüllt der Rahmen hauptsächlich drei grundlegende, aber entscheidende physikalische Funktionen:

Mechanische Unterstützung und Fixierung

Die Blende bildet einen starren Außenrahmen für die relativ empfindlichen internen Komponenten des LCM, wie z. B. das LCD-Glas, die Leiterplatte und die Hintergrundbeleuchtungseinheit. Die durch das Metallmaterial gebotene Steifigkeit verhindert wirksam, dass sich das Modul aufgrund von Belastungen während des Transports, der Montage oder des Gebrauchs verformt oder beschädigt, und sorgt so für eine allgemeine strukturelle Stabilität. Für einen maßgeschneiderten LCD-Bildschirm müssen die Abmessungen und die Form des Rahmens genau auf das Gesamtdesign abgestimmt sein.

Ermöglicht Erdung und elektromagnetische Abschirmung

In vielen Anwendungsszenarien müssen LCD-Module eine gewisse Immunität gegenüber elektromagnetischen Störungen aufweisen. Durch den ordnungsgemäßen Anschluss der Blende an die Erdungsleitung des Systems entsteht eine wirksame Abschirmschicht. Dies trägt dazu bei, die Auswirkungen externer Störungen auf die interne Treiberschaltung zu reduzieren und den Signalverlust des Moduls selbst zu unterdrücken, wodurch die Gesamtleistung der elektromagnetischen Verträglichkeit (EMV) des Endprodukts verbessert wird.

Gewährleistung der Zuverlässigkeit elektrischer Verbindungen

Bei Designs, die leitfähige Elastomer-Anschlüsse (Zebrastreifen) verwenden, um das LCD-Panel mit der Treiberplatine zu verbinden, sorgt die Blende durch ihre präzisen Abmessungen und Klemmkraft für eine gleichmäßige und stabile Kompression dieser Streifen. Dies ist der Schlüssel zur Gewährleistung einer zuverlässigen elektrischen Leitung und eines stabilen Kontaktwiderstands zwischen den beiden Teilen, was sich direkt auf die Stabilität der Anzeigeausgabe auswirkt.

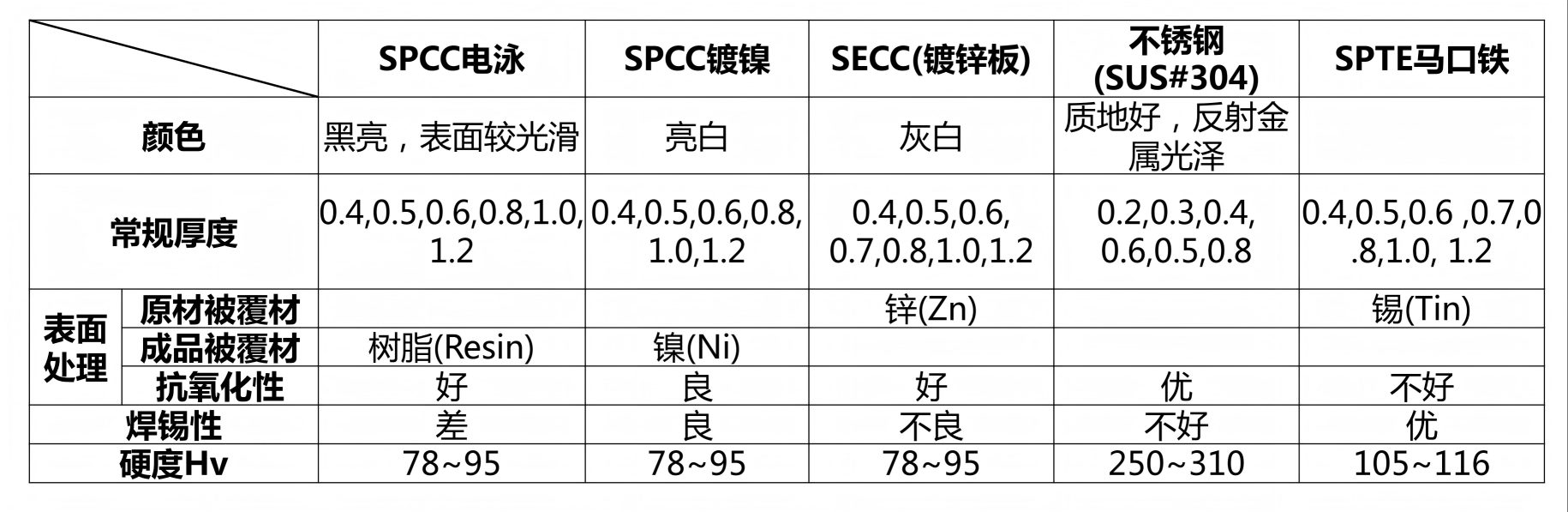

II. Auswahl des Lünettenmaterials: Ausbalancierende technische Praxis

Die Leistung, Kosten und Eignung einer Lünette hängen von ihrem Grundmaterial und ihrer Oberflächenbeschaffenheit ab. Basierend auf langjähriger Produktionserfahrung entsprechen verschiedene Arten von LCD-Modulen und Anwendungsumgebungen typischerweise der folgenden Materialauswahllogik:

SPCC (kaltgewalzter Stahl, mit schwarzem Elektrophorese-Finish)

Die konventionellste und kostengünstigste Option. Wird häufig in kostenempfindlichen Mono-LCMs und einigen kleinen TFT-Modulen verwendet. Die schwarze Elektrophorese-Beschichtung sorgt für grundlegende Rostbeständigkeit und ein einheitliches schwarzes Aussehen, die Oberfläche ist jedoch schlecht lötbar.

SPCC (mit Nickelbeschichtung)

Wird ausgewählt, wenn bestimmte Teile der Blende (z. B. Montagestifte) direkt auf die Hauptplatine gelötet werden müssen. Die vernickelte Schicht bietet eine bessere Lötbarkeit und Oxidationsbeständigkeit.

SECC (verzinktes Stahlblech)

Wird häufig in größeren TFT-Anzeigemodulen verwendet. Die oberflächliche Zinkschicht verleiht ihm hervorragende Korrosionsschutzeigenschaften und eignet sich daher für Produkte, die eine höhere langfristige Umweltzuverlässigkeit erfordern, obwohl seine Oberfläche auch nicht ideal für direktes Löten ist.

KWK (Weißblech)

Wird gewählt, wenn das Design erfordert, dass die Blende eine große Anzahl von Stiften aufweist, die gelötet werden müssen, und wenn die Qualität und Effizienz der Lötverbindung von entscheidender Bedeutung ist. Es bietet eine optimale Lötbarkeit, das Grundmaterial selbst weist jedoch eine durchschnittliche Rostbeständigkeit auf.

Edelstahl (z. B. SUS304)

Wird in Bereichen mit besonderen Anforderungen eingesetzt, beispielsweise in der Medizin-, Outdoor- oder High-End-Industrieausrüstung. Diese Szenarien erfordern Materialien mit außergewöhnlichen Korrosionsbeständigkeits-, Festigkeits- und Sauberkeitsstandards, aber die Kosten sind auch deutlich höher.

III. Pragmatische Designdetails

Das Design der Lünette verkörpert pragmatische technische Überlegungen. Ein typisches Detail ist, dass die inneren Hohlraumabmessungen des Rahmens normalerweise pro Seite 0,1 bis 0,2 mm größer sind als die Außenabmessungen des LCD-Glases. Diese Lücke ist kein Versehen; Es soll unvermeidliche Herstellungs- und Montagetoleranzen ausgleichen und verhindern, dass aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten von Metall und Glas bei Temperaturänderungen Spannungen entstehen, die zu Rissen im LCD führen könnten.

Hinter jedem kundenspezifischen LCD-Bildschirm verbirgt sich ein Rahmendesign, das eine pragmatische Lösung darstellt, die aus einem umfassenden Kompromiss zwischen Anwendungsanforderungen, Produktionsdurchführbarkeit, struktureller Festigkeit und Gesamtkosten resultiert.

Abschluss

Für Hersteller von LCD-Displays wie CNK Electronics bedeutet die Herstellung eines zuverlässigen LCD-Moduls ein gründliches Verständnis und eine präzise Kontrolle über jede grundlegende Komponente wie den Rahmen. Der Wert der Lünette liegt nicht in fortschrittlichen technologischen Konzepten, sondern in der Zuverlässigkeit und Stabilität ihrer funktionalen Umsetzung. Durch dieses solide Verständnis der grundlegenden Aspekte können wir sicherstellen, dass jeder von uns gelieferte LCD-Bildschirm – ob ein Standardprodukt oder ein individuell angepasstes LCD – im Rahmen seiner vorgesehenen Anwendung stabil und dauerhaft funktioniert.
