Hintergrundbeleuchtungstechnologie: Die Kernkomponente, die die Leistung des LCM-Displays bestimmt

  Im Bereich der Flüssigkristallanzeige ist das Liquid Crystal Module (LCM) ein hochintegriertes Produkt auf Systemebene. Dabei handelt es sich nicht nur um den LCD-Bildschirm selbst, sondern um eine umfassende Lösung, die Komponenten wie das Flüssigkristallanzeigegerät, Treiber-ICs, PCB und die entscheidende Hintergrundbeleuchtung präzise integriert. Als professioneller Hersteller von LCD-Displays wissen wir, dass die Qualität der Hintergrundbeleuchtung als Kernzubehör direkt die endgültige visuelle Leistung und Zuverlässigkeit des LCM bestimmt.

Hintergrundbeleuchtung: Die „Light Engine“ und optische Grundlage von LCM

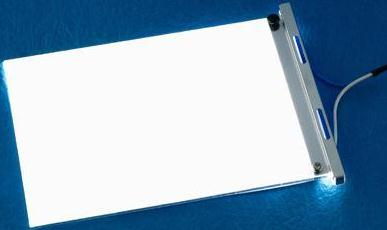

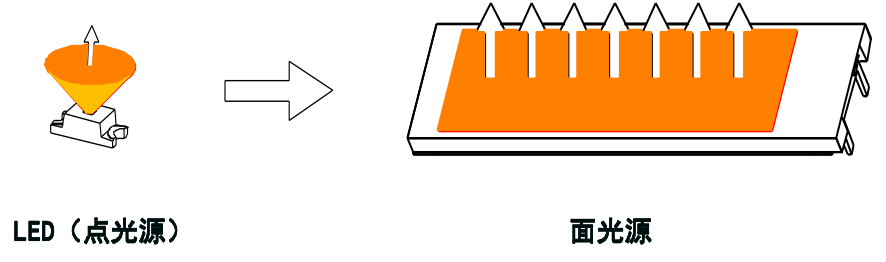

Eine Hintergrundbeleuchtung ist ein Beleuchtungssystem, das sich hinter dem LCD-Bildschirm befindet. Seine Kernfunktion besteht darin, eine punktförmige oder lineare Lichtquelle in eine äußerst gleichmäßige Flächenlichtquelle umzuwandeln. Da Flüssigkristallmaterialien selbst kein Licht emittieren, ist ihre Anzeige vollständig auf die Beleuchtung durch die Hintergrundbeleuchtung zur Modulation angewiesen. Daher bilden die optischen Eigenschaften der Hintergrundbeleuchtung – einschließlich Helligkeit, Gleichmäßigkeit, Farbtemperatur und Stromverbrauch – die Grundlage für die Bewertung der Gesamtleistung eines LCD-Moduls.

Technische Dekonstruktion: Das Materialsystem und die Grundprinzipien von Hintergrundbeleuchtungen

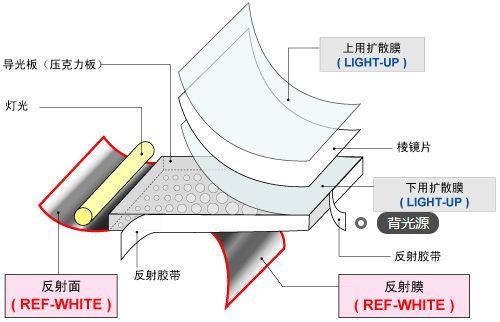

Eine leistungsstarke Hintergrundbeleuchtung ist die Kristallisation moderner Materialwissenschaft und Präzisionsoptik. Es besteht hauptsächlich aus Kernmaterialien wie der Lichtquelle (LED/EL/CCFL), der Lichtleiterplatte, dem optischen Filmsatz, dem Strukturrahmen und der Lichtleiste/Lampenplatine.

Die Lichtquelle ist der Ursprung des Lichts und bestimmt die grundlegende Farbtemperatur, Helligkeit und Lebensdauer der Hintergrundbeleuchtung.

Die Lichtleiterplatte ist das Kernelement zur Erzielung einer gleichmäßigen Lichtverteilung. Mikrostrukturierte Punkte auf der Unterseite, die durch präzises Drucken oder Formen entstehen, sind für die Streuung von Punkt- oder Linienlichtern in eine gleichmäßige Lichtebene verantwortlich. Unter diesen bieten präzisionsgeformte Punkte im Vergleich zu herkömmlich gedruckten Punkten in der Regel eine bessere optische Leistung.

Das optische Folienset (einschließlich Diffusorfolien, Folien zur Helligkeitssteigerung, reflektierende Folien usw.) fungiert als „Manager“ des Lichtwegs und arbeitet synergetisch, um helle Flecken zu eliminieren, die Effizienz der frontalen Lichtabgabe zu verbessern und Gleichmäßigkeit über alle Betrachtungswinkel hinweg sicherzustellen.

Der Strukturrahmen und die Lichtplatine sorgen für stabilen mechanischen Halt und zuverlässige elektrische Verbindungen.

Die Kombination und das Design dieser Materialien dienen direkt zwei gängigen Funktionsprinzipien: direkt beleuchteter Hintergrundbeleuchtung und kantenbeleuchteter Hintergrundbeleuchtung. Bei der direkt beleuchteten Hintergrundbeleuchtung wird ein LED-Array direkt unter der Lichtleiterplatte platziert, um eine direkte Beleuchtung zu gewährleisten, was eine hohe Helligkeit und hervorragende Möglichkeiten zur lokalen Dimmsteuerung bietet. Die kantenbeleuchtete Hintergrundbeleuchtung positioniert LED-Lichtleisten an den Seiten der Lichtleiterplatte. Licht tritt von der Kante ein und wird von den Punkten innerhalb der Führungsplatte nach vorne reflektiert, was es entscheidend für die Erzielung ultraschlanker Designs macht.

Auswahl der Technologieroute: Differenzierte Anwendungen von LED, EL und CCFL

Unterschiedliche Lichtquellentechnologien verleihen Hintergrundbeleuchtungen unterschiedliche Eigenschaften und erfüllen unterschiedliche Marktanforderungen:

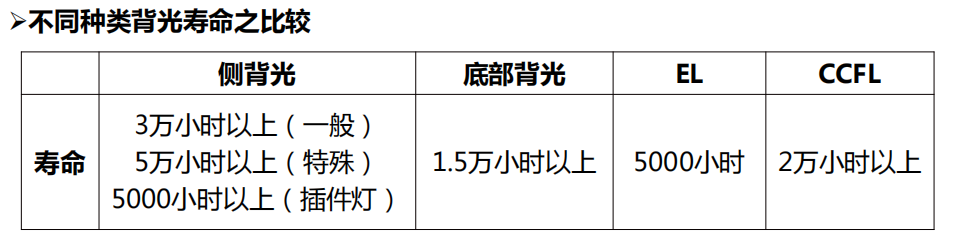

LED-HintergrundbeleuchtungDank seiner hohen Helligkeit, langen Lebensdauer (über 30.000 Stunden bei Kantenbeleuchtung), geringem Stromverbrauch und schlanken Formfaktor ist es zum absoluten Mainstream in Anwendungen von der Unterhaltungselektronik bis hin zu industriellen Displays geworden.

EL (Elektrolumineszenz) HintergrundbeleuchtungMit seinem ultradünnen Profil, der absoluten Gleichmäßigkeit der Oberfläche und seiner flexiblen, biegsamen Beschaffenheit bleibt es für spezifische kundenspezifische LCD-Bildschirme und flexible Anzeigeanwendungen unverzichtbar.

CCFL-Hintergrundbeleuchtung (Cold Cathode Fluorescent Lamp).Obwohl LEDs im Verbraucherbereich weitgehend durch LEDs ersetzt werden, sind sie aufgrund ihrer hervorragenden Farbsättigung und Gleichmäßigkeit in bestimmten professionellen Anzeigebereichen immer noch wertvoll.

Fazit: Hintergrundbeleuchtungstechnologie ist der Schlüssel zur Steigerung des LCM-Werts

  Zusammenfassend lässt sich sagen, dass eine Hintergrundbeleuchtung alles andere als eine einfache Beleuchtungskomponente ist. Von der komplexen Materialzusammensetzung und den präzisen Funktionsprinzipien bis hin zur Lichtquellentechnologie, die Farbe, Stromverbrauch und Formfaktor beeinflusst, trägt jeder Aspekt seines Designs und seiner Auswahl maßgeblich dazu bei, die endgültige Leistung eines LCD-Moduls zu bestimmen. Für Hersteller von LCD-Displays, die eine überlegene Display-Leistung anstreben, ist fundiertes Fachwissen in der Hintergrundbeleuchtungstechnologie die Grundlage für die Erzielung einer Produktdifferenzierung, die Erfüllung der Anforderungen an kundenspezifische High-End-LCD-Bildschirme und die Gewährleistung, dass jeder LCD-Bildschirm optimale visuelle Ergebnisse liefert. Das Verständnis der Hintergrundbeleuchtungstechnologie bedeutet daher, den Kern der LCM-Anzeigequalität zu verstehen.
