Von der Lichtquelle bis zur Bildqualität: Die Hintergrundbeleuchtung ist der wahre „Backstage-Held“ des LCD-Moduls.

Wenn man über LCD-Displays spricht, denkt man oft als Erstes nur an „den Bildschirm“. Doch ein komplettes Liquid Crystal Module (LCM) ist weit mehr als nur ein Flüssigkristallpanel. Es integriert Treiber-ICs, eine Leiterplatte und eine oft übersehene, aber wichtige Komponente: die Hintergrundbeleuchtung.

Hintergrundbeleuchtung: Die „Lichtmaschine“ befindet sich hinter dem Bildschirm

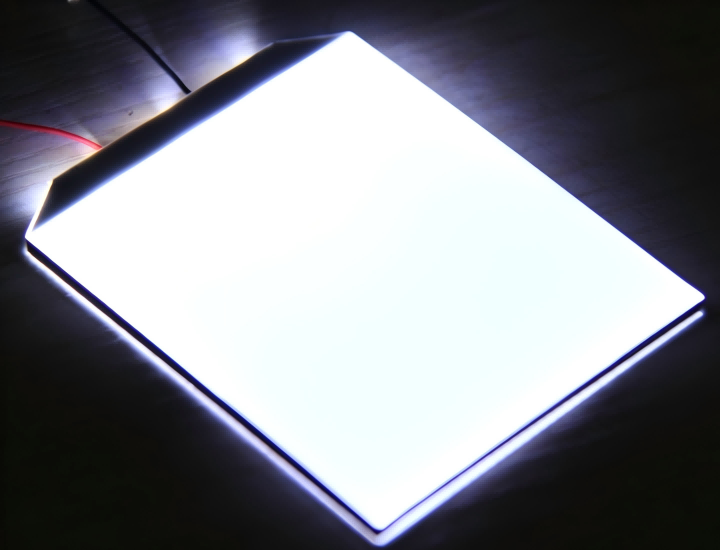

Flüssigkristallmaterial selbst emittiert kein Licht. Es funktioniert eher wie ein „Lichtventil“ und verlässt sich darauf, dass das Hintergrundbeleuchtungssystem für Beleuchtung sorgt, bevor ein Bild angezeigt werden kann. Die Kernaufgabe einer Hintergrundbeleuchtung besteht darin, eine punktförmige oder linienförmige Lichtquelle in eine möglichst gleichmäßige Flächenlichtquelle umzuwandeln.

Helligkeit, Gleichmäßigkeit, Farbtemperatur, Stromverbrauch – jeder Aspekt des Seherlebnisses, den Sie auf den ersten Blick bemerken, wird durch die Hintergrundbeleuchtungstechnologie unterstützt.

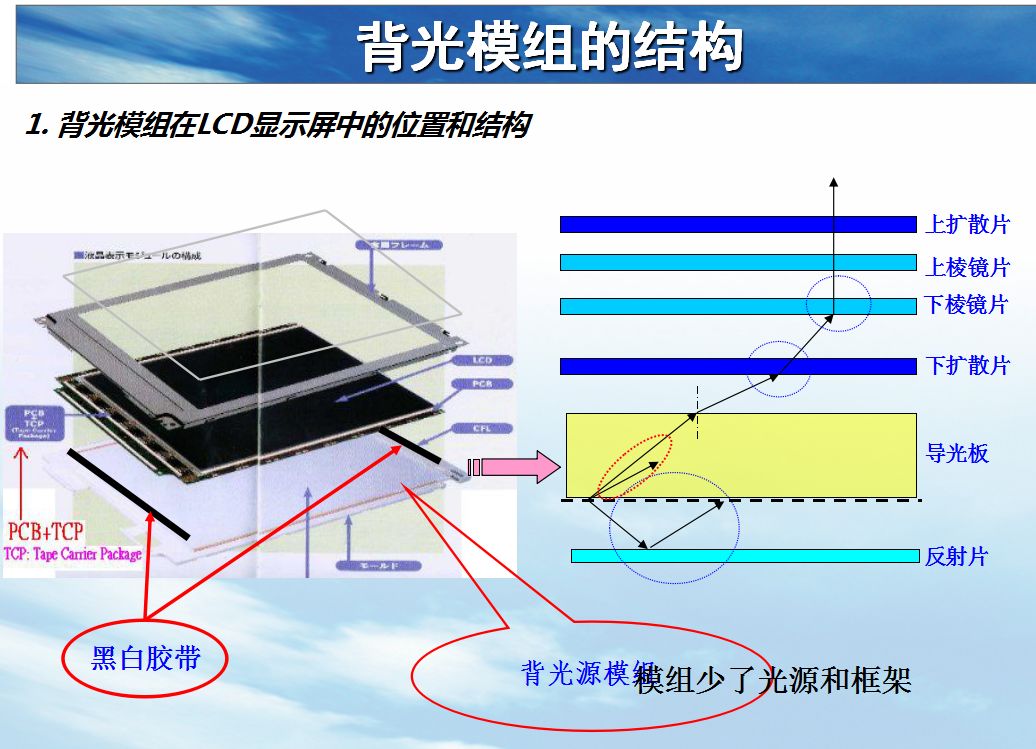

Demontage der Hintergrundbeleuchtung: Eine Reihe präziser optischer Systeme

Eine leistungsstarke Hintergrundbeleuchtung ist das Ergebnis fortschrittlicher Materialwissenschaft und präziser optischer Technik. Zu seinen Kernkomponenten gehören:

Lichtquelle:Der Ursprung des Lichts, der die grundlegende Farbtemperatur, Helligkeit und Lebensdauer der Hintergrundbeleuchtung bestimmt.

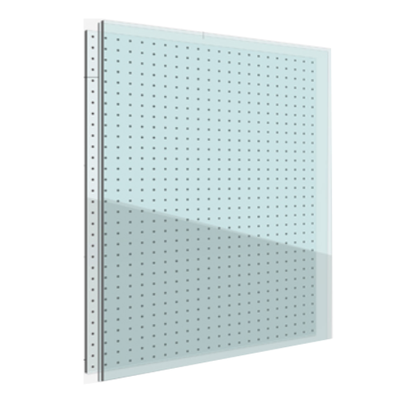

Lichtleiterplatte (LGP):Der Schlüssel zur gleichmäßigen Lichtverteilung. Mikrostrukturierte Punkte auf der Unterseite streuen das vom Rand einfallende Licht über die gesamte Fläche. Präzise geformte Punkte bieten in der Regel eine bessere optische Leistung als herkömmliche gedruckte Punkte.

Optisches Filmset:Diffusorfolien, Helligkeitsverbesserungsfolien (BEF) und reflektierende Folien wirken zusammen, um Hotspots zu beseitigen, die Effizienz der frontalen Lichtabgabe zu verbessern und Gleichmäßigkeit sicherzustellen.

Strukturrahmen und Lichtbrett:Sorgen Sie für stabilen mechanischen Halt und zuverlässige elektrische Verbindungen.

Abhängig von der Struktur lassen sich Hintergrundbeleuchtungen in zwei Haupttechnologierichtungen einteilen:

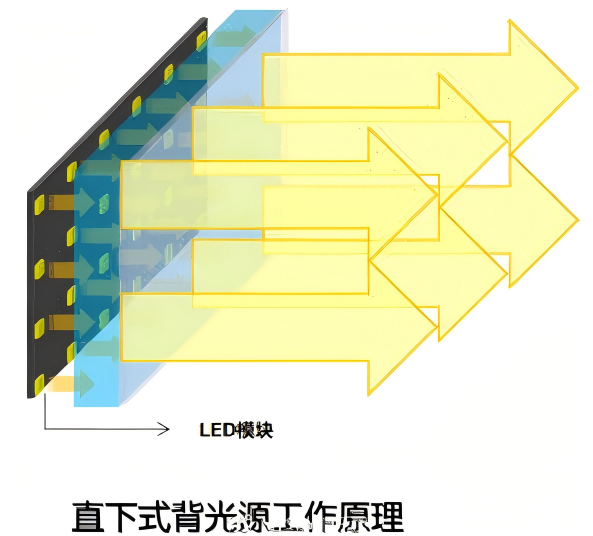

Direkt beleuchtet:Für eine direkte Beleuchtung sind LED-Arrays direkt unter der Lichtleiterplatte platziert. Dies bietet eine hohe Helligkeit und unterstützt die lokale Dimmsteuerung.

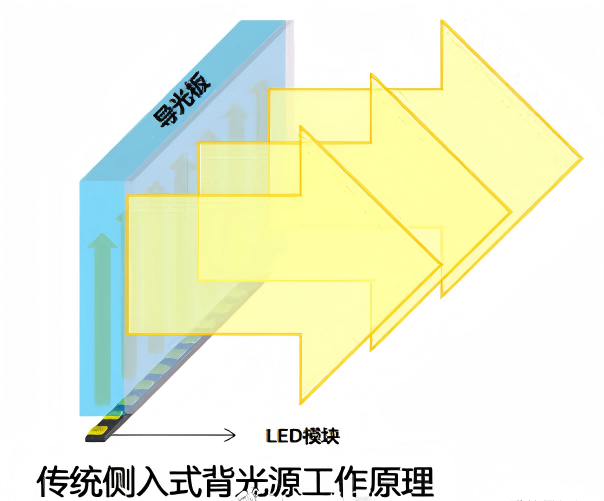

Kantenbeleuchtet:An den Seiten der Lichtleiterplatte sind LED-Lichtleisten positioniert. Licht tritt von der Kante ein und wird durch die Platte nach vorne reflektiert, was den Schlüssel für ultraschlanke Designs darstellt.

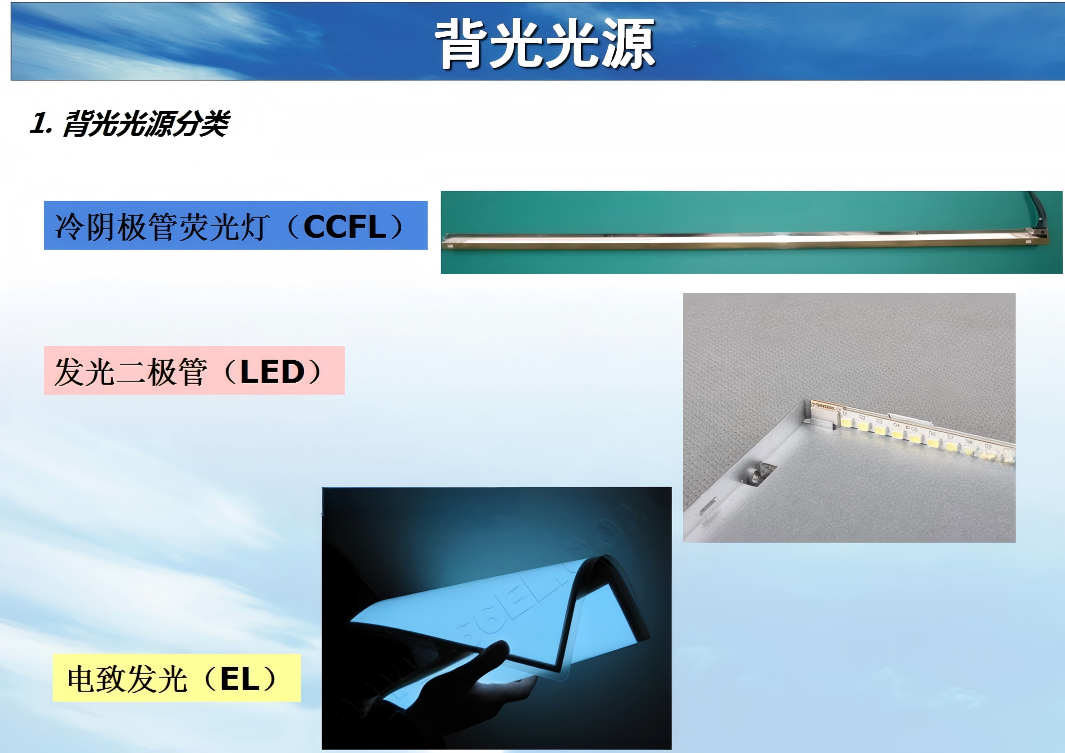

Drei Arten von Lichtquellen, jede mit ihren eigenen Vorteilen.

LED-Hintergrundbeleuchtung:Hohe Helligkeit, lange Lebensdauer (über 30.000 Stunden bei Kantenbeleuchtung), geringer Stromverbrauch und ein schlanker Formfaktor. Es ist die gängige Wahl für alles von Unterhaltungselektronik bis hin zu Industriedisplays.

EL (Elektrolumineszenz) Hintergrundbeleuchtung:Ultradünn, perfekt gleichmäßig über die gesamte Oberfläche und flexibel/biegbar. Für kundenspezifische LCDs und flexible Displayanwendungen bleibt es unverzichtbar.

CCFL (Cold Cathode Fluorescent Lamp) Hintergrundbeleuchtung:In Verbraucherprodukten weitgehend durch LEDs ersetzt, aber aufgrund ihrer hervorragenden Farbsättigung und Gleichmäßigkeit immer noch wertvoll für bestimmte professionelle Anzeigeanwendungen.

Technische Zusammenfassung

Eine Hintergrundbeleuchtung ist weit mehr als nur eine Beleuchtungskomponente. Von der Materialauswahl und dem optischen Design bis hin zur Wahl der Lichtquelle und der Verfeinerung struktureller Prozesse trägt jedes Detail zur endgültigen Leistung eines Displays bei.

Für Hersteller, die qualitativ hochwertige Displays anstreben, ist umfassendes Fachwissen in der Hintergrundbeleuchtungstechnologie die Grundlage für die Produktdifferenzierung, die Erfüllung der Anforderungen hochwertiger kundenspezifischer LCDs und die Sicherstellung, dass jeder Bildschirm sein visuelles Versprechen hält.

Von der Lichtquelle bis zur Bildqualität ist die Hintergrundbeleuchtung der wahre unbesungene Held von LCD-Modulen. Wenn man die Hintergrundbeleuchtungstechnologie versteht, muss man letztendlich verstehen, was ein großartiges Display ausmacht.
