LCM: Die Display-Engine intelligenter Geräte – Eine eingehende Analyse des technischen Kerns von LCD-Modulen

In modernen elektronischen Geräten dient der LCD-Bildschirm als Medium zur Informationsdarstellung und seine Leistung wirkt sich direkt auf das Benutzererlebnis aus. Die Kerntechnologie, die die Qualität und Zuverlässigkeit der Anzeige wirklich bestimmt, ist jedoch das LCM (LCD-Modul). Dieser Artikel bietet eine detaillierte Untersuchung der technischen Architektur von LCMs und ihrer entscheidenden Rolle im Anzeigebereich.

Technische Definition und Zusammensetzung von LCM

Ein LCM (LCD-Modul) ist eine hochintegrierte Anzeigelösung, die Flüssigkristallanzeigegeräte, Ansteuerschaltungen, Steuerchips, PCB-Substrate, Hintergrundbeleuchtungssysteme und Strukturkomponenten organisch kombiniert. Dieses integrierte Design vereinfacht nicht nur den Montageprozess für OEMs, sondern sorgt vor allem auch für eine optimale Leistungsanpassung des Anzeigesystems.

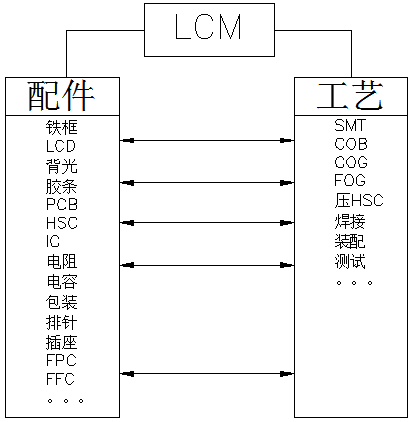

Aus technischer Sicht umfasst ein Standard-LCM die folgenden Kernkomponenten:

Display-Kern: LCD-Bildschirm und Laufwerkschips

Schaltungssystem: Leiterplatte, Widerstände, Kondensatoren und andere passive Komponenten

Verbindungssystem: Flexible FPC/FFC-Schaltkreise, Stiftleisten und Buchsen

Struktursystem: Metallrahmen, Dichtungen, Hintergrundbeleuchtungsmodule

Analyse zentraler Fertigungsprozesse

Im LCM-Herstellungsprozess sorgt die Kombination verschiedener Spezialtechniken für eine stabile Produktion:

SMT-Prozess

Ermöglicht die Platzierung von Komponenten mit hoher Dichte und sorgt so für Präzision und Konsistenz bei den Schaltkreisverbindungen. Dies ist der grundlegende Prozess in der modernen Elektronikfertigung und bietet eine stabile Schaltungsgrundlage für die Displayansteuerung.

COG-Prozess

Verbindet den Treiber-IC direkt mit dem Glassubstrat. Dieses Verfahren reduziert die Modulgröße erheblich und verbessert die Verbindungszuverlässigkeit, sodass es für Anwendungen mit strengen Platzanforderungen geeignet ist.

FOG-Prozess

Erzielt eine präzise Verbindung zwischen flexiblen Schaltkreisen und dem Glassubstrat. Diese Technologie erfordert eine extrem hohe Ausrichtungsgenauigkeit, um eine stabile Signalübertragung zu gewährleisten.

COB-Prozess

Verbindet ICs direkt mit der Leiterplatte und schützt sie durch Harzversiegelung. Dieser Prozess verbessert die mechanische Festigkeit und die Anti-Interferenz-Fähigkeit des Moduls.

Technische Analyse diversifizierter Strukturlösungen

Als Herzstück des Anzeigesystems bestimmt die strukturelle Lösung eines LCM direkt seinen Anwendungsbereich und seine Leistung:

Grundlegende COG-Lösungen

LCD + COGIC: Das kompakteste Strukturdesign

LCD + COGIC + PIN: Bietet zuverlässige Pin-Verbindung

LCD + COGIC + FPC: Ermöglicht flexibles Schaltungslayout

LCD + COGIC + HSC: Verbessert die Zuverlässigkeit der Anschlüsse

TAB-Bonding-Lösung

Verwendet einen anisotropen leitfähigen Film, um eine Verbindung zwischen TCP und Glas herzustellen und bietet so eine hervorragende Leistung in bestimmten Anwendungen.

COB-Integrationslösung

Bonds treiben ICs direkt auf die Leiterplatte und sorgen so für eine bessere Anpassungsfähigkeit an die Umgebung und mechanische Stabilität des Moduls. Kombiniert mit Touch-Funktionalität (LCD + COBIC + TK) kann es die komplexen Anforderungen von Mensch-Maschine-Interaktionsanwendungen erfüllen.

Technische Überlegungen zur kundenspezifischen Entwicklung

Bei der Entwicklung kundenspezifischer LCD-Bildschirme müssen mehrere technische Aspekte umfassend berücksichtigt werden:

Anzeigeleistungsparameter: Auflösung, Farbtiefe, Reaktionszeit

Umweltanpassungsfähigkeit: Betriebstemperaturbereich, Vibrationsfestigkeit

Schnittstellenkompatibilität: Passend zu den Signalanforderungen der Hauptsteuerungsplattform

Energieeffizienzindikatoren: Einhaltung des Energiebudgets von Endprodukten

Durch wissenschaftliches Design auf Systemebene können kundenspezifische LCD-Bildschirme perfekt an die technischen Anforderungen spezifischer Anwendungsszenarien angepasst werden und differenzierte Anzeigeerlebnisse für Endprodukte bieten.

Technologieentwicklungstrends

Mit der kontinuierlichen Weiterentwicklung der Display-Technologie entwickeln sich LCMs in Richtung höherer Integration, geringerem Stromverbrauch und stärkerer Funktionalität. Neue HMI-Module für die Mensch-Maschine-Interaktion integrieren Touch-, Anzeige- und Computerfunktionen umfassend und ermöglichen intelligentere Geräte intuitivere interaktive Erlebnisse.
