Optische Filme in Hintergrundbeleuchtungsmodulen: Schlüsseltechnologien, die jeden LCD-Bildschirm beleuchten

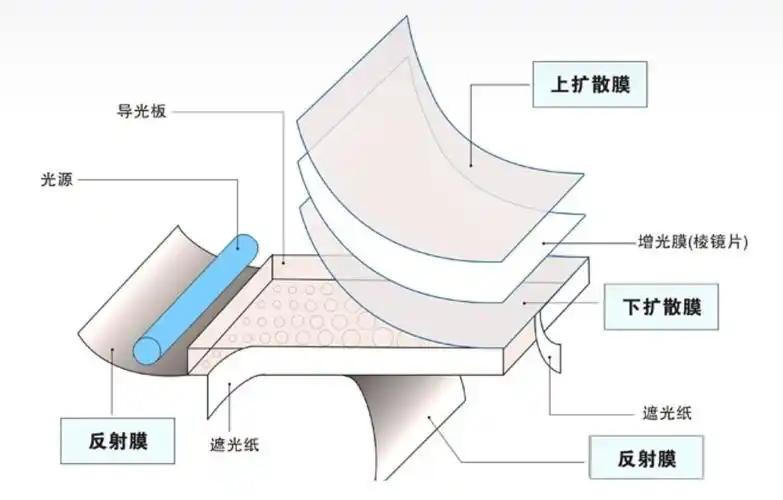

In der Welt der Flüssigkristallanzeigen (LCDs) ist das Hintergrundbeleuchtungsmodul eine der Kernkomponenten, die die Anzeigeleistung bestimmt. Als Hersteller von LCD-Displays versteht CNK Electronics Co., Ltd., dass eine Hintergrundbeleuchtung nicht nur eine Lichtquellenkomponente ist. Dabei handelt es sich um eine Schlüsseltechnologie, die durch präzises optisches Design Punktlichtquellen in eine gleichmäßige, hochhelle und kontrastreiche Flächenbeleuchtung umwandelt und so LCD-Bildschirmen ihr lebendiges visuelles Leben verleiht. Gerade heute, mit der steigenden Marktnachfrage nach kundenspezifischen LCDs, ist die optische Leistung des Hintergrundbeleuchtungsmoduls zu einem entscheidenden Faktor für die Erzielung differenzierter Anzeigeeffekte geworden. Diese Leistung hängt weitgehend von einer Reihe präzise aufeinander abgestimmter optischer Filme ab. Sie funktionieren wie das „neuronale Netzwerk“ der Hintergrundbeleuchtung und steuern akribisch die Richtung, Effizienz und Gleichmäßigkeit des Lichts.

Reflektorfolie: Die Grundlage für Lichteffizienz

An der Unterseite des Hintergrundbeleuchtungsmoduls fungiert die Reflektorfolie als „Grundlage der Lichteffizienz“, die dafür verantwortlich ist, Streulicht zurück in die Lichtleiterplatte umzuleiten und so die Nutzung zu verbessern. Abhängig von den Anwendungsanforderungen werden Reflektoren hauptsächlich wie folgt kategorisiert:

Weißer Reflektor:Wie die E20- und RW-Serie mit einer Dicke von 0,05 bis 0,2 mm, einem Reflexionsvermögen von etwa 80 bis 90 % und einer bestimmten Lichtdurchlässigkeit. Geeignet für die meisten Standard-Hintergrundbeleuchtungsdesigns.

Silberner Reflektor:Typischerweise weiß auf der einen Seite und silbern auf der anderen Seite, sehr dünn (0,04–0,065 mm), mit hoher Reflexionseffizienz (90 %–98 %) und hervorragenden lichtblockierenden Eigenschaften. Wird häufig in Szenarien verwendet, die eine hohe Helligkeit erfordern.

Mehrschichtfilmreflektor (ESR):Nutzt die Mehrschichtfolientechnologie und integriert über tausend Schichten innerhalb von 65 Mikrometern. Es enthält kein Metall und hat dennoch ein spiegelähnliches metallisches Aussehen. Als hocheffizienter Reflektor erreicht ESR eine Reflektivität von über 98 % im gesamten sichtbaren Lichtspektrum und ist damit ideal für leistungsstarke Hintergrundbeleuchtungssysteme.

Bei der kundenspezifischen Anpassung von LCD-Modulen wirkt sich die Wahl der Reflektorfolie direkt auf die Gleichmäßigkeit der Hintergrundbeleuchtung und die Energieeffizienz aus und stellt den ersten Schritt im optischen Design dar.

Lichtblockierende Folie/Aluminiumfolie (ALF): Kontrolle von Licht- und Interferenzgrenzen

Lichtblockierende Folien werden hauptsächlich verwendet, um Lichtaustritt von den Seiten der Hintergrundbeleuchtung zu verhindern und eine elektromagnetische Abschirmung zu bieten. Zu den gängigen Typen gehören:

Heller Silberdrache:Glänzende Oberfläche, Dicke 0,05–0,1 mm, gute lichtblockierende Eigenschaften und leitfähig. Geeignet für Industrieumgebungen, die eine Abschirmung gegen Störungen erfordern.

Mattsilberner Drache:Relativ matte Oberfläche, dünn (typischerweise 0,05 mm für eine einzelne Schicht), besitzt eine gewisse Lichtdurchlässigkeit und ist leitfähig.

Weißer Randstreifen:Besitzt eine gewisse Lichtdurchlässigkeit, Dicke 0,05–0,08 mm, nicht leitend. Wird häufig in der allgemeinen Unterhaltungselektronik verwendet.

Schwarz-weißes einseitiges Klebeband:Kann an den Seiten der Hintergrundbeleuchtung angebracht werden, wenn strenge Anforderungen an die Nichtleitfähigkeit und keinen seitlichen Lichtaustritt gestellt werden.

Diese Materialien fungieren als „optische Wächter“ im Rahmendesign von LCD-Bildschirmen und stellen sicher, dass es außerhalb des Anzeigebereichs zu keinen Störungen durch Streulicht kommt.

Diffusorblatt: Erstellen einer gleichmäßigen Lichtfläche

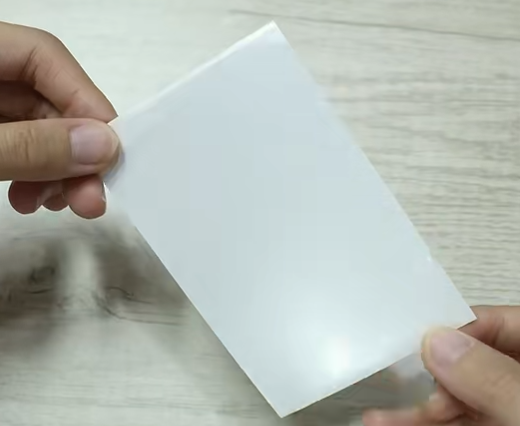

Als „Homogenisierungsmeister“ unter den optischen Folien streut die Diffusorfolie Licht durch Dunst und beseitigt so Spuren von Punktlichtquellen, um eine weiche und gleichmäßige Hintergrundbeleuchtung zu erzeugen. Je nach Art der Hintergrundbeleuchtung und Anwendung werden Diffusoren unterteilt in:

Unterer Hintergrundbeleuchtungsdiffusor:Hat normalerweise einseitig Klebstoff, hohe Trübung (~90 %), Durchlässigkeit nur etwa 40 %; Die Dicke liegt typischerweise zwischen 0,18 und 0,3 mm für die Hintergrundbeleuchtung an der Unterseite. Gängige Modelle: MB433P, MB533.

Seitlicher Hintergrundbeleuchtungsdiffusor:Die üblicherweise verwendete Dicke beträgt 0,09 mm. Gängige Modelle: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Durchlässigkeit 65–80 %, Trübung 75–90 %.

Farbbildschirm-Hintergrundbeleuchtungsdiffusoren: Verwenden normalerweise ein Zwei-Blatt-Design:

Unterer Diffusor:Wird zwischen der Lichtleiterplatte und der Helligkeitsverstärkungsfolie (BEF) platziert und homogenisiert das von der Lichtleiterplatte emittierte Licht. Häufig verwendetes Material: t=0,065 mm, relativ hohe Trübung (~84 %), hohe Durchlässigkeit (~98 %).

Oberer Diffusor:Über dem BEF platziert, dient es als Schutzfunktion und hilft, Moiré-Muster zu verhindern. Häufig verwendetes Material: t=0,05 mm, relativ geringe Trübung (~29 %), Durchlässigkeit 90 %.

Die richtige Auswahl und Kombination von Diffusorplatten ist der Schlüssel zur Gewährleistung einer gleichmäßigen, fleckenfreien Anzeige in LCD-Modulen.

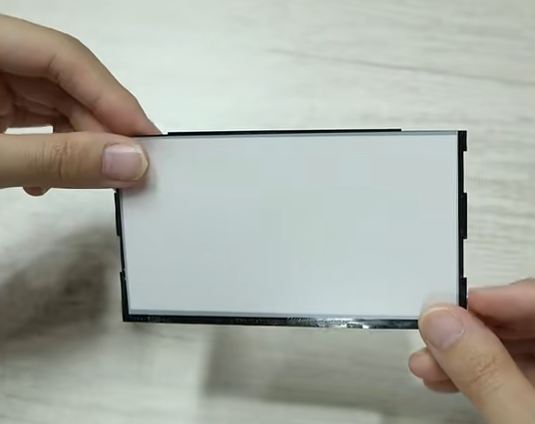

Brightness Enhancement Film (BEF): Die optische Engine zur Steigerung der Helligkeit

Bei Farb-TFT- und anderen LCD-Bildschirmen ist die Helligkeit eine entscheidende Spezifikation. Der BEF fungiert als „Helligkeitsverstärker“ unter den optischen Filmen und konzentriert das Streulicht durch eine spezielle Prismenstruktur, wobei jeder Film einen Helligkeitsgewinn von etwa 40–50 % bietet. Durch die Kombination zweier Folien lässt sich die Helligkeit vervielfachen. Sein Prinzip besteht darin, den Lichtweg mithilfe einer Mikroprismenanordnung zu steuern, wodurch das meiste Licht senkrecht zum Bildschirm austritt und dadurch die Fronthelligkeit erheblich erhöht wird, ohne dass sich der Energieverbrauch ändert. BEF ist zu einer unverzichtbaren Komponente in der Hintergrundbeleuchtung von Farbbildschirmen der mittleren bis oberen Preisklasse geworden und wird insbesondere häufig in kundenspezifischen Hochleistungs-LCDs für industrielle Steuerungs-, Medizin-, Automobil- und andere Anwendungen eingesetzt.
