Beherrschen Sie die PORCH-Einstellungen, um die LCD-Leistung und -Stabilität freizuschalten – wichtige Überlegungen für das Hardware-Design

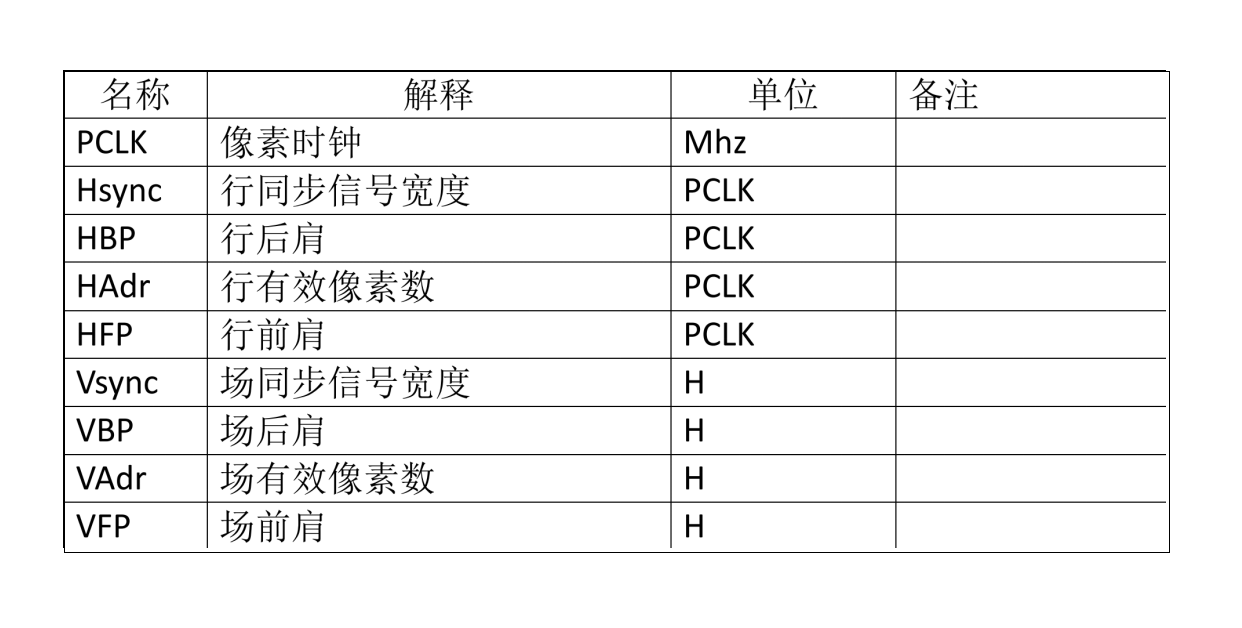

Beim Hardware-Design von LCD-Bildschirmen und zugehörigen LCD-Modulen ist die präzise Konfiguration der Timing-Parameter von grundlegender Bedeutung, um eine optimale Anzeigeleistung und Systemstabilität zu erreichen. Unter diesen sind die PORCH-Einstellungen (Austastintervall) besonders wichtig – sie definieren die genauen Grenzen des Pixeltakts (PCLK), der horizontalen/vertikalen Synchronisationssignale (Hsync/Vsync), der vorderen/hinteren Schwarzporen (HBP/HFP, VBP/VFP) und des aktiven Pixelbereichs (HAdr/VAdr). Als professioneller Hersteller von LCD-Displays betont CNK Electronics (CNK), wie wichtig es ist, diese Parameteranforderungen in der ersten Auswahlphase zu klären. Dies stellt die Kompatibilität zwischen dem Treiber-IC und dem Timing des Glassubstrats sicher und vermeidet später kostspielige Designänderungen.

PORCH-Parameter sind alles andere als willkürliche Zahlen – sie bestimmen direkt die Leistung der Kernanzeige. Die PCLK-Frequenz, berechnet als PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Bildrate, spiegelt direkt die Bandbreitenanforderungen des Systems wider. Die Bildwiederholfrequenz (normalerweise ab 60 Hz, bei Displays mit hoher Bildwiederholfrequenz bis zu 144 Hz) wird durch die Lade-/Entladefähigkeiten des Glases und des ICs begrenzt. Eine zu niedrige Bildwiederholfrequenz führt zu Bildschirmflimmern und beeinträchtigt den Sehkomfort. Daher müssen Hardware-Designs einen ausreichenden Zeitspielraum (insbesondere HFP/VFP) reservieren, um eine stabile Signalübertragung auch bei hochauflösenden oder kundenspezifischen LCD-Anwendungen mit hoher Bildwiederholfrequenz zu gewährleisten.

  Der Schnittstellentyp wirkt sich direkt auf die Aktualisierungsratenvalidierung und Debugging-Strategien aus. Bei RGB-Schnittstellen können Ingenieure die Vsync-Signalperiode direkt messen, um die tatsächliche Bildwiederholfrequenz zu berechnen. Für Mainstream-LCD-Module mit MIPI-Schnittstellen müssen bestimmte Befehle gesendet werden (z. B. PAGE 0 R35H=0X00), gefolgt von einer Messung über den TE-Pin. Hardware-Designs sollten wichtige Testpunkte (z. B. Vsync, TE) reservieren und eine qualitativ hochwertige Signalführung sicherstellen, um Störungen zu verhindern, die zu Messfehlern oder Anzeigeanomalien (z. B. Tearing, Flackern) führen könnten.

  Die erfolgreiche Integration von LCD-Bildschirmen beruht auf einer intensiven Zusammenarbeit mit erfahrenen Herstellern von LCD-Bildschirmen. Insbesondere für kundenspezifische LCD-Projekte oder komplexe LCD-Modulanwendungen empfiehlt CNK Electronics (CNK): Teilen Sie die Ziel-PORCH-Parameter und Treiberlösungen frühzeitig mit und holen Sie sich die Glas-Timing-Profile und Konfigurationsempfehlungen des Herstellers ein. Dies verhindert Signalkonflikte, Unregelmäßigkeiten in der Stromversorgung oder EMV-Probleme. Das technische Team von CNK bietet End-to-End-Support – von der PORCH-Optimierung und Schnittstellenanpassung bis hin zur Signalintegritätsanalyse – und stellt sicher, dass Ihr Hardware-Design auf Anhieb erfolgreich ist und die volle Leistung und Zuverlässigkeit der Anzeigemodule freisetzt.

  CNK Electronics – Beherrschen Sie Timing-Parameter und stärken Sie Ihre visuelle Innovation mit professioneller Display-Technologie.
