LCM-Steckverbinder aus leitfähigem Elastomer: Die „flexible Brücke“ für präzise elektronische Verbindungen

Zwischen dem Liquid Crystal Display (LCM)-Modul und der Leiterplatte (PCB) liegt eine unsichtbare, aber wichtige „Informationsautobahn“ – der LCM Conductive Elastomer Connector, allgemein bekannt als „Zebra Strip“. Mit seiner einzigartigen Struktur und herausragenden Leistung dient es als Grundstein für stabile und effiziente Verbindungen in modernen elektronischen Geräten.

Komplizierte Struktur, stabile Übertragung

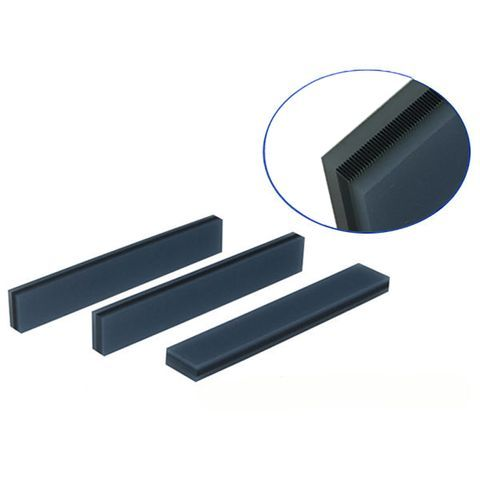

Dies ist kein gewöhnlicher Streifen. Es verfügt über eine präzise, ​​abwechselnd geschichtete Struktur aus leitfähigem Silikonkautschuk und isolierendem Silikonkautschuk, die in Form ausgehärtet sind. Dadurch entstehen unzählige parallele, genau beabstandete leitfähige Kanäle (ähnlich Zebrastreifen). Dieses Design ermöglicht eine perfekte Strom- und Signalübertragung zwischen LCD und Leiterplatte und bietet gleichzeitig die inhärente Vibrationsfestigkeit und Verformungsbeständigkeit von Gummimaterialien, wodurch langfristige, stabile und zuverlässige Verbindungen gewährleistet werden.

Effiziente Montage, Kostenoptimierung

Im Vergleich zu Löt- oder Stiftsteckverbindern gleicht die Montage mit leitfähigen Elastomersteckverbindern einer „One-Click-Verbindung“ – es sind lediglich eine präzise Platzierung und die Anwendung von entsprechendem Druck erforderlich. Dies vereinfacht die Produktionsprozesse erheblich, erhöht die Automatisierung und Produktionseffizienz und reduziert die Montagekosten erheblich, was es zur idealen Wahl für die Massenfertigung macht.

Wichtige Auswahlkriterien: Parameter bestimmen den Erfolg

Um seine Leistung voll auszuschöpfen, ist eine genaue Auswahl entscheidend:

Die beiden materiellen Champions:

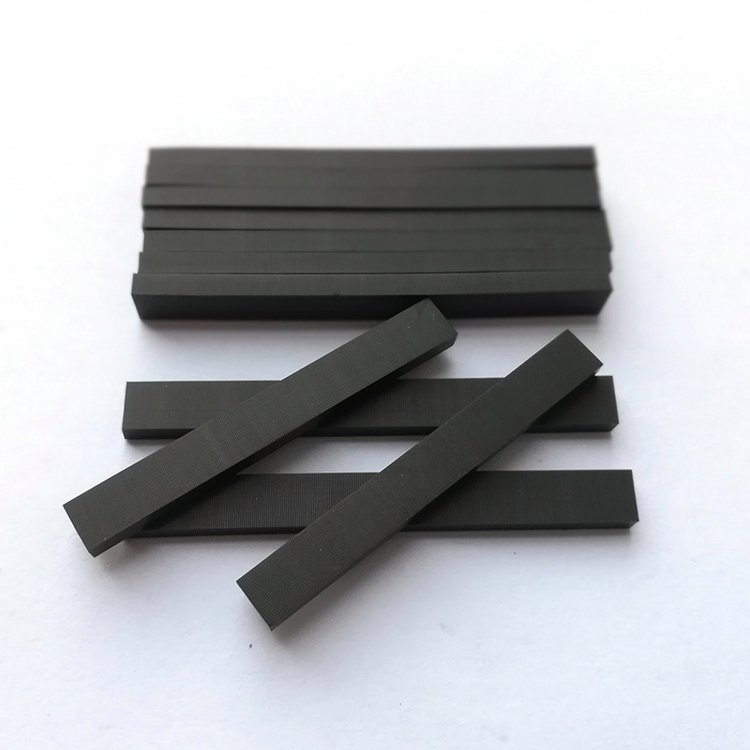

Festes Silikon: Die wirtschaftliche Wahl. Mäßige Elastizität (Härte 35°~45°). Beim Transport ist auf antistatische Maßnahmen und die Vermeidung von Verformungen zu achten.

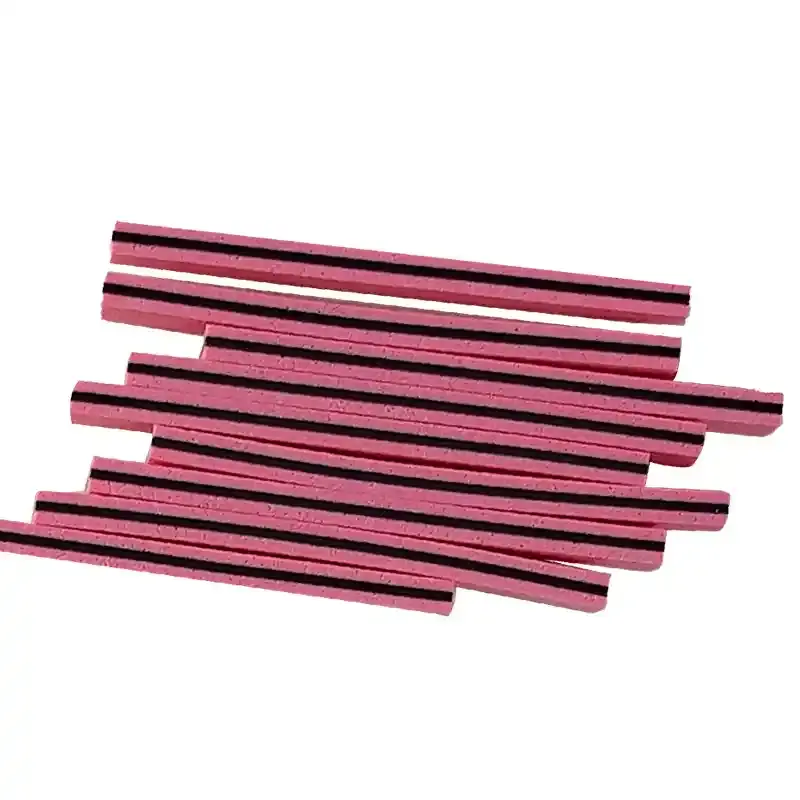

Geschäumtes Silikon (Schaumgummi): Weich und kontaminationsbeständig (Härte 20°~30°). Hervorragende Verformungsbeständigkeit. Erfordert den Schwerpunkt auf Feuchtigkeitsschutz. (Die Kernhärte der leitfähigen Kohlenstoffschicht beträgt bei beiden 65°~75°).

Abmessungs- und elektrische Parameter des Kerns:

Teilung (0,05/0,1/0,18 mm): Die goldene Regel! Stellen Sie sicher, dass jedes PCB-Pad mit mindestens 3 leitenden Schichten bedeckt ist (4-5 Schichten werden für einen Abstand von 0,05 mm empfohlen). Dies ist die Grundlage für die Signalintegrität.

Breite der leitfähigen Schicht (0,4–1,0 mm): Beeinflusst die Gesamthärte und das Höhendesign des Steckverbinders. Allgemeine Regel: Steckverbinderbreite ≤2,0 mm Paare mit 0,6 mm leitfähiger Schicht; ≥2,0 mm Paare mit 0,8 mm.

Neigungswinkel (Neigung der leitenden Schicht): Normalerweise auf ≤2° geregelt.

Höhe (kritisch!): Berechnungsformel: Steckverbinderhöhe = h × (1 + Kompressionsverhältnis). h ist der theoretische Abstand zwischen der Unterseite der LCD-Stufe und der Oberseite der Leiterplatte nach dem Zusammenbau (h = Höhe der Leiterplattenoberfläche – Dicke des Metallrahmens – Rippenhöhe – Dicke des LCD-ITO).

Komprimierungsverhältnis (Lifeline!): Halten Sie unbedingt 10 % bis 15 % ein! Unter 10 % besteht die Gefahr eines schlechten Kontakts und einer instabilen Impedanz; über 15 % können den Steckverbinder zerdrücken oder die Leiterplatte verformen, was zu Montagefehlern oder Schäden führen kann.

Elektrische Leistung: Der spezifische Widerstand der leitenden Schicht muss extrem niedrig sein (z. B. YET-Typ ≤1,1 Ω·cm) und der spezifische Widerstand der isolierenden Schicht muss extrem hoch sein (≥10^12 Ω·cm), um eine effiziente Leitung und perfekte Isolierung sicherzustellen.

Breite Einsatzmöglichkeiten, allgegenwärtige Präsenz

Von Taschenrechnern, intelligenten Messgeräten und medizinischen Monitoren bis hin zu Automobildisplays, industriellen Steuerungsschnittstellen und Kommunikationsgeräten dienen die leitfähigen Elastomer-Steckverbinder von LCM mit ihrer kompakten Größe, hohen Zuverlässigkeit und einfachen Montage als „unbesungene Helden“, die die Displays unzähliger elektronischer Geräte beleuchten.

Abschluss

Ein kleiner Zebrastreifen trägt wichtige Verbindungen. Um eine stabile Anzeigeleistung und einen langfristigen Betrieb elektronischer Geräte sicherzustellen, ist ein tiefes Verständnis der Materialeigenschaften und die präzise Steuerung wichtiger Parameter (insbesondere der Pitch-Abdeckungsregel, des Kompressionsverhältnisbereichs und der Höhenberechnung) von entscheidender Bedeutung. Wählen Sie eine professionelle und zuverlässige Steckverbinderlösung aus leitfähigem Elastomer, um Ihren elektronischen Präzisionsverbindungen Stabilität zu verleihen!
