RGB-Schnittstellendesign: Das Tor zur hocheffizienten Anzeige in kundenspezifischen LCD-Bildschirmen

  In der modernen Anzeigetechnologie gilt die RGB-Schnittstelle dank ihrer Fähigkeit, Vollfarbbilddaten mit hoher Geschwindigkeit zu übertragen, als gängige Lösung für die Ansteuerung von LCD-Bildschirmen – insbesondere von Hochleistungsdisplays wie TFT. Als erfahrener Hersteller kundenspezifischer LCD-Displays weiß CNK Electronics (CNK), wie entscheidend sich das RGB-Schnittstellendesign auf die Anzeigequalität auswirkt. Sein Kern liegt in der präzisen Polaritätsanpassung des Synchronisationssignals und der Konfiguration der Timing-Parameter, die den technischen Grundstein für stabile, flüssige Bilder und satte, authentische Farben bilden.

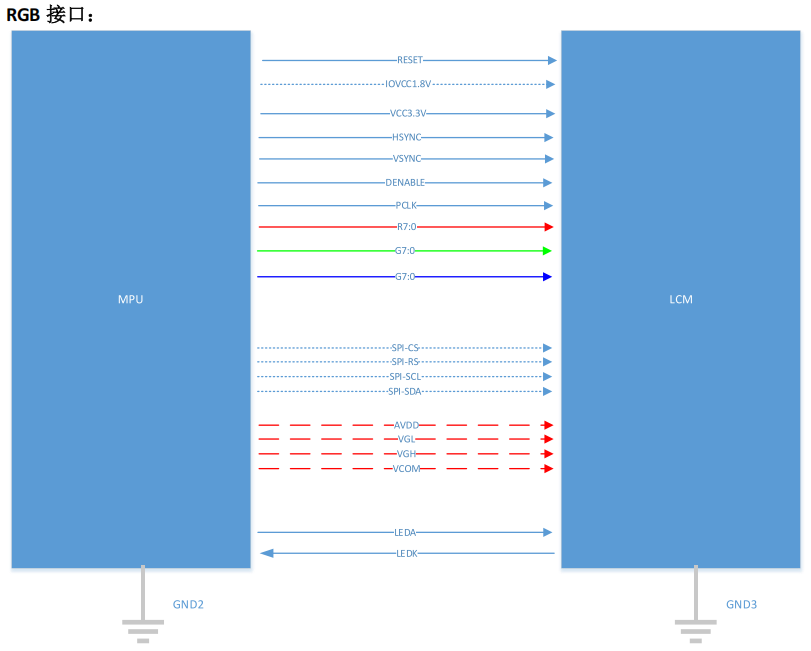

Dual-Mode-Betrieb, flexible KompatibilitätDie RGB-Schnittstelle bietet hauptsächlich zwei effiziente Arbeitsmodi:

DEN-Modus (Datenaktivierungspriorität): Hier ist das ENABLE-Signal der Schlüssel zur Steuerung des Datengültigkeitsfensters. Die Phase des PCLK-Taktsignals (Übertragung der steigenden Flanke/Latch der fallenden Flanke) muss streng mit dem LCD-Modul synchronisiert sein; Andernfalls kann es zu Bildschirmbeschädigungen kommen. Die parallele Datenübertragung über rote (R7~R0), grüne (G7~G0) und blaue (B7~B0) 8-Bit-Leitungen liefert gemeinsam 16,77 Millionen Farben. HSYNC und VSYNC können in diesem Modus vereinfacht werden.

SYNC-Modus (Synchronisationssignalpriorität): Dieser Modus basiert auf präzisen HSYNC-Signalen (horizontale Synchronisierung) und VSYNC-Signalen (vertikale Synchronisierung), um den aktiven Anzeigebereich zu definieren. Ihre aktiven Zustände (normalerweise hochwirksam) müssen mit der Antriebsplattform übereinstimmen; Andernfalls kann es zu einer Fehlausrichtung oder sogar zu leeren Bildschirmen kommen. Die PCLK-Phasensynchronisation bleibt von entscheidender Bedeutung, da die R/G/B-Datenübertragung mit dem DEN-Modus identisch ist.

Design-Grundlagen: Der Erfolg liegt im DetailZwei kritische Punkte erfordern Wachsamkeit beim RGB-Schnittstellendesign:

1. Bestätigung der Datenleitungssequenz: Wenn die Schnittstelle eines Bildschirms generische Bezeichnungen wie DB0-DB24 verwendet, ist es wichtig, die genaue RGB-Signalanordnung innerhalb des Busses beim Lieferanten des LCD-Moduls zu bestätigen. Eine falsche Bestellung führt zu starken Farbverfälschungen.

2. Klare Funktionsgrenzen: Eine reine RGB-Schnittstelle ist ein Hochgeschwindigkeits-„Einweg-Anzeigedatenkanal“, der nicht in der Lage ist, Initialisierungsbefehle zu übertragen oder den Status zu lesen. Daher arbeitet es in benutzerdefinierten LCD-Projekten häufig mit Steuerschnittstellen wie SPI zusammen, die die Bildschirminitialisierung und -verwaltung übernehmen.

  Als professioneller Hersteller von kundenspezifischen LCD-Displays wissen wir, wie subtile Timing-Variationen und eine präzise Signalpolaritätsanpassung die Stabilität von LCD-Bildschirmen bestimmen. Arbeiten Sie mit CNK zusammen, um umfassenden technischen Support zu erhalten – von der Analyse der Schnittstellenspezifikation und der Designberatung bis hin zur kundenspezifischen LCD-Entwicklung – und stellen Sie sicher, dass Ihre Anzeigelösungen in der Welt der Hochgeschwindigkeits-Vollfarbdarstellungen mit Präzision glänzen.
