Designspezifikationen für das FPC-Kabellayout: Vermeidung von Brüchen, intermittierendem Kontakt und Gewährleistung einer stabilen HD-Display-Übertragung

Im Zeitalter intelligenter Geräte, die ein ultimatives visuelles Erlebnis anstreben, ist die Qualität der hochauflösenden Anzeige von entscheidender Bedeutung. Daten deuten jedoch darauf hin, dass ein erheblicher Teil der Anzeigeausfälle auf Probleme bei der Signalübertragung zurückzuführen ist. Als „Lebensader“ der Daten bestimmt das rationale Layout-Design von FPC-Kabeln direkt die Produktzuverlässigkeit und das Benutzererlebnis. Um häufige Fallstricke zu vermeiden, halten Sie sich an die folgenden grundlegenden Designspezifikationen und kritischen Überlegungen:

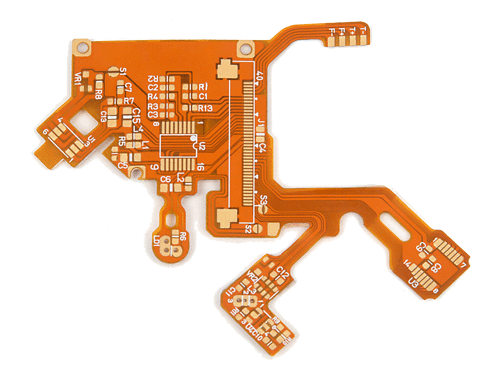

Kerndesignspezifikationen: Schlüsselprinzipien für eine verbesserte Kabelzuverlässigkeit

Präzises Biegen zur Vermeidung von Kabelbrüchen:

Mindestbiegeradius: Muss beim Biegen des Kabels ≥5 mm betragen. Kleinere Radien führen zu einer übermäßigen Belastung der Innenleiter, was das Bruchrisiko deutlich erhöht.

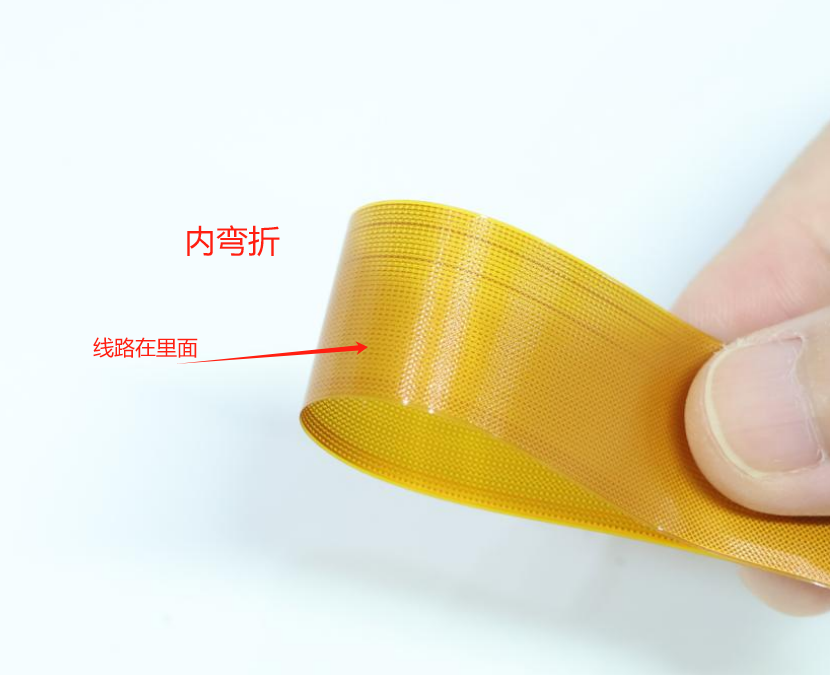

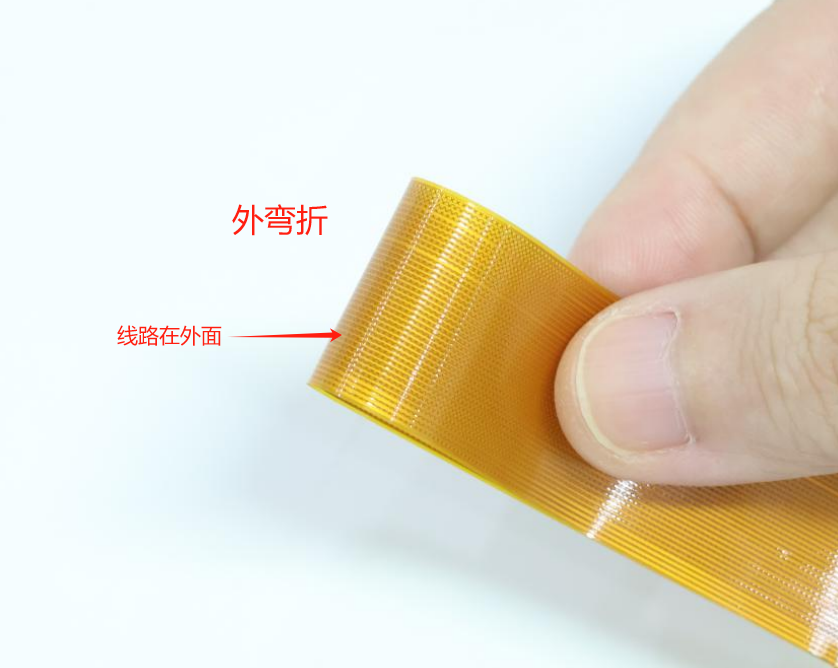

Bevorzugte Biegerichtung: Priorisieren Sie innere Biegungen gegenüber äußeren Biegungen. Äußere Biegungen setzen die Leiter Zugkräften aus und verkürzen so die Lebensdauer des Kabels.

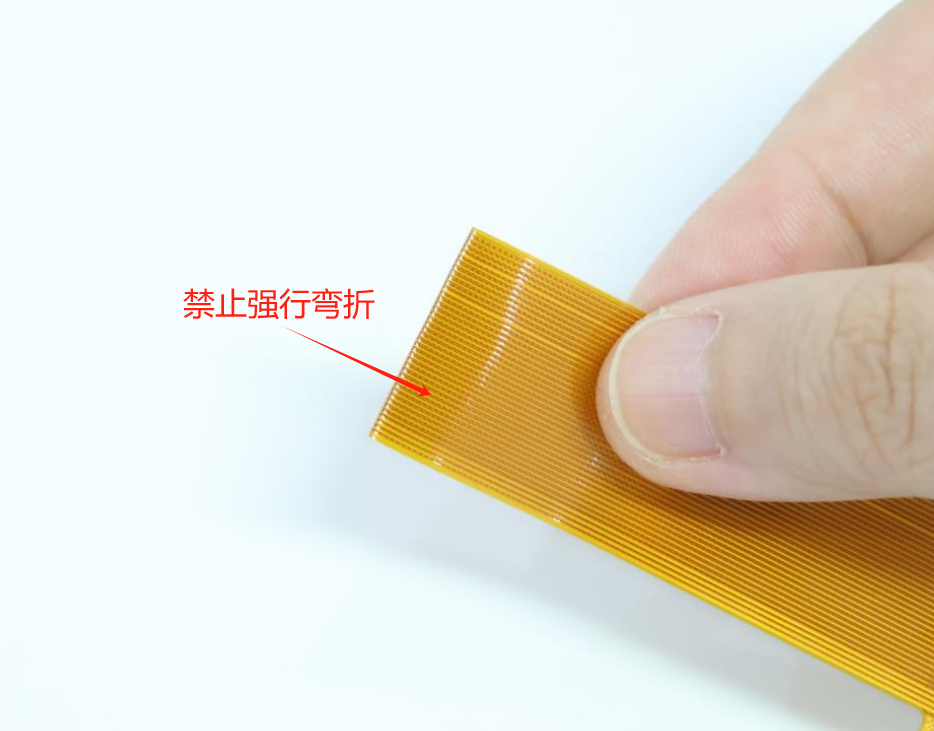

Vermeiden Sie wiederholtes Biegen: Begrenzen Sie strikt das mehrfache Biegen an derselben Stelle. Streben Sie nach einzelnen, präzisen Biegevorgängen.

Konstruktionshinweis: Mikroskopische Biegeschäden sind oft die versteckte Ursache für Chargenfehler.

Sichere Befestigung zur Eliminierung von Vibrationsstörungen:

Betriebsvibrationen stellen einen großen Nachteil für die Kabelzuverlässigkeit dar und führen zu Unterbrechungen im Steckverbinderkontakt und Signalinstabilität.

Effektive Lösung: Verwenden Sie hochzuverlässiges Haftklebeband, um die Kabelstrecke an mehreren Stellen sicher zu befestigen. Dies ist eine äußerst kostengünstige Maßnahme zur Vermeidung schwingungsbedingter Ausfälle.

Optimierte Länge für Hochgeschwindigkeits-Signalintegrität:

Mit der Verbreitung hochauflösender 4K/8K-Displays steigt das FPC-Datenübertragungsvolumen stark an, sodass die Kabellänge entscheidend für die Signalqualität ist.

Empfohlener Standard: Display-Datenübertragungskabel müssen ≤ 10 cm lang sein. Kurze Distanzen sorgen für eine schnelle und verlustarme Übertragung.

Protokoll mit erweiterter Länge: Wenn strukturelle Einschränkungen Kabel mit einer Länge von 20–30 cm erfordern, ist eine strenge Chargenvalidierung erforderlich, um die Signalintegrität, Stabilität und Einhaltung der Produktionsausbeute zu überprüfen.

Kritische Überlegungen:

 Displayschäden und Funktionseinschränkungen vermeiden

Schutzmaßnahme für TFT-Bildschirme: Auf das Display dürfen keine mechanischen Belastungen ausgeübt werden! Äußere Kräfte oder Belastungen verursachen irreversible „Mura“-(Trübungs-)Defekte.

Einschränkungen bei der Anzeigerotation:

Auflösungen ≤320x480:

Integrieren Sie in der Regel den vollen Arbeitsspeicher und unterstützen Sie im Allgemeinen die Bilddrehung um 90° (ermöglicht flexible Layouts und Leistungsoptimierung).

Auflösungen >320x480:

 Da kein oder nur begrenzter interner RAM vorhanden ist, wird eine 90°-Drehung im Allgemeinen nicht unterstützt. Modellspezifische Unterstützung muss mit unserer FAE bestätigt werden!

Bildspiegelungsfunktion: Die meisten Displays unterstützen die vertikale/horizontale Bildspiegelung über Hardware- (Jumper) oder Softwarebefehle. Implementierungsmethoden und Modellkompatibilität müssen mit unserer FAE bestätigt werden!
