Kerntechnologien und Betriebsstandards für das Debuggen von Displaytreibern

1. Erweiterte Anwendung des BIST-Befehls

Funktionsprinzip: Die integrierte Selbsttest-Engine des Treiber-IC wird bei korrektem Laden des Initialisierungscodes aktiviert und generiert Diagnosemuster (Farbbalken/Schachbrettmuster).

Doppelte Diagnosefunktionen:

▶ Grundlegende Überprüfung: Das Fehlen einer Ausgabe weist auf kritische Fehler im Initialisierungszeitpunkt oder in der Registerkonfiguration hin.

▶ Fehlerisolierung: Ein normaler Selbsttest mit externem Signalfehler bestätigt Probleme bei der Signalverarbeitung des Motherboards.

Erweiterte Anwendungen: Mehrstufige Testmodi (gesteuert über das 0x36-Register) zur Bewertung der Graustufengleichmäßigkeit und der Farbreaktion.

2. Systematisches ID-Lesebefehlsprotokoll

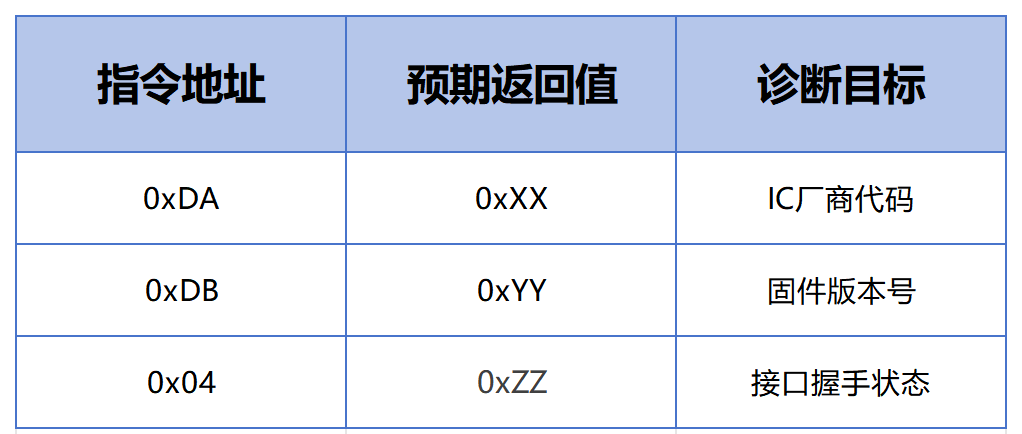

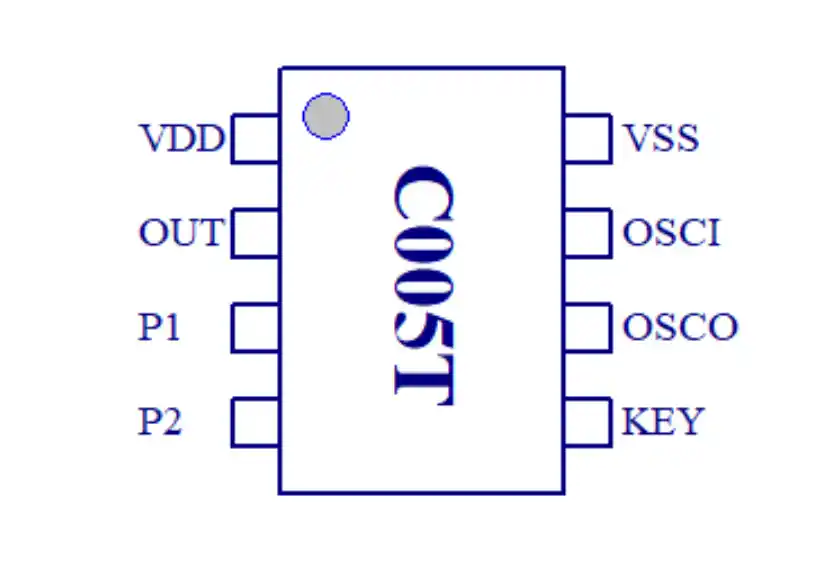

Befehlsmatrix:

Fehlerbehebung auf der Kommunikationsschicht: Drei aufeinanderfolgende Lesefehler erfordern eine Überprüfung von:

▶ Schnittstellenspannungsanpassung (±5 % Toleranz)

▶ Signalübersprechen (Augendiagrammöffnung >0,7 UI)

▶ Einschaltzeitpunkt (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Erdungsimpedanz (<50 mΩ) Sechsdimensionales Debugging-Sicherheitsprotokoll (erweiterte goldene Regeln) Wärmeschutz: Erstes Einschalten mit strombegrenzter Versorgung (≤ 200 mA), überwacht durch IR-Wärmebildgebung. ΔT>15℃ löst eine Stromkreisunterbrechung aus.

Code-Doppelverifizierung: Der offizielle Initialisierungscode erfordert eine SHA-256-Validierung mit Watchdog-Timer-Integration.

Secure Code Modification Protocol: Registeränderungen müssen Folgendes bestehen:

▶ ESD-Schutztest (HBM≥8KV)

▶ 72 Stunden beschleunigte Alterung

▶ Einbrennwiderstandstest (statisches Bild 96 Stunden)

Hardware-First-Diagnoseablauf:

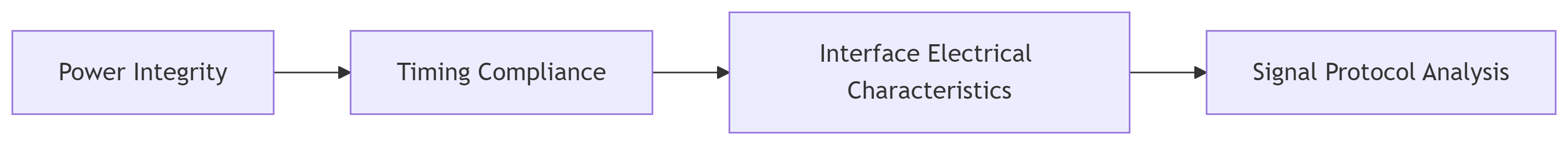

Timing-Fehlertoleranz: Kritische Timing-Parameter mit einer Toleranz von ±20 %; RESET fallende Flanke synchronisiert mit steigender VDDS-Flanke (<1μs Abweichung).

Dynamische Wartungsalgorithmen:

▶ Pixelverschiebung (1-Pixel-Verschiebung alle 2 Stunden)

▶ Regelmäßige Aktualisierung des Negativbildes (alle 30 Minuten)

▶ Adaptive Kontrastoptimierung (inhaltsabhängig)Technisches Sicherungssystem auf IndustrieniveauVollständiges Lebenszyklusmanagement: Implementiert FMEA-gesteuerte proaktive Wartung vom Design-in bis zur Massenproduktion:

Medizinische Geräte: Entspricht den Leckstromnormen IEC 60601-1

Automobilsysteme: Zertifiziert für -40℃~105℃ Temperaturwechsel

Industrielles HMI: Unterstützt 2 Millionen Touch-Bedienungsausdauer

Smart-Manufacturing-Benchmarks:

▶ Platzierungsgenauigkeit im Mikrometerbereich (±15 μm)

▶ Inline-AOI-Inspektion (Fehlererfassungsrate ≥99,2 %)

▶ Datenrückverfolgbarkeitssystem (mehr als 200 Prozessparameter pro Panel)

Wichtige Warnung: Das Debuggen von Bildschirmtreibern ist eine präzise Hardware-Software-Symphonie. Unerlaubte Eingriffe können zu irreversiblen Schäden (IC-Ausfall/Elektrodenkarbonisierung) führen. Implementieren Sie ein Hardware-Freigabeprotokoll, das eine doppelte Genehmigung durch leitende Elektronikingenieure und Display-Architekten erfordert.
